4-in-1 Badmodul D1H2

Überblick & Nutzungskonzept

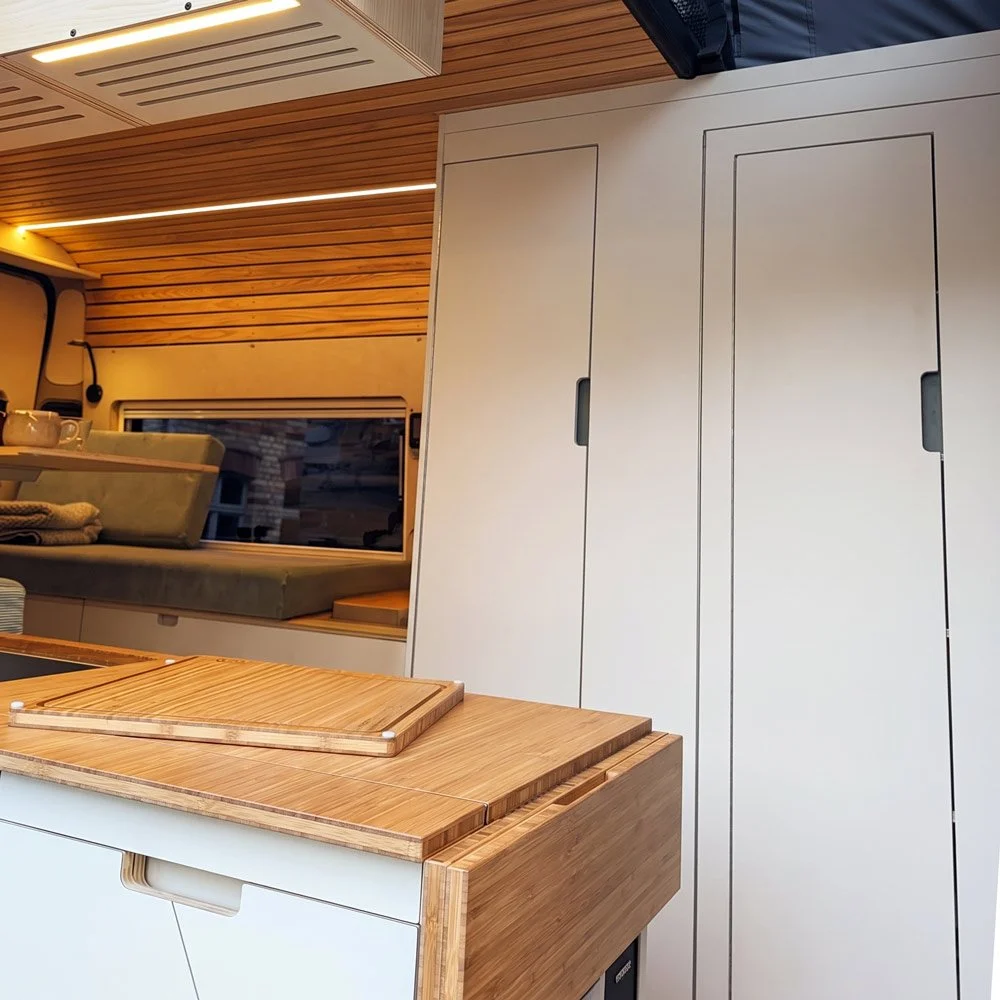

Das 4-in-1-Badmodul D1H2 ist eine kompakte Sanitärlösung für den Camper-Selbstausbau.

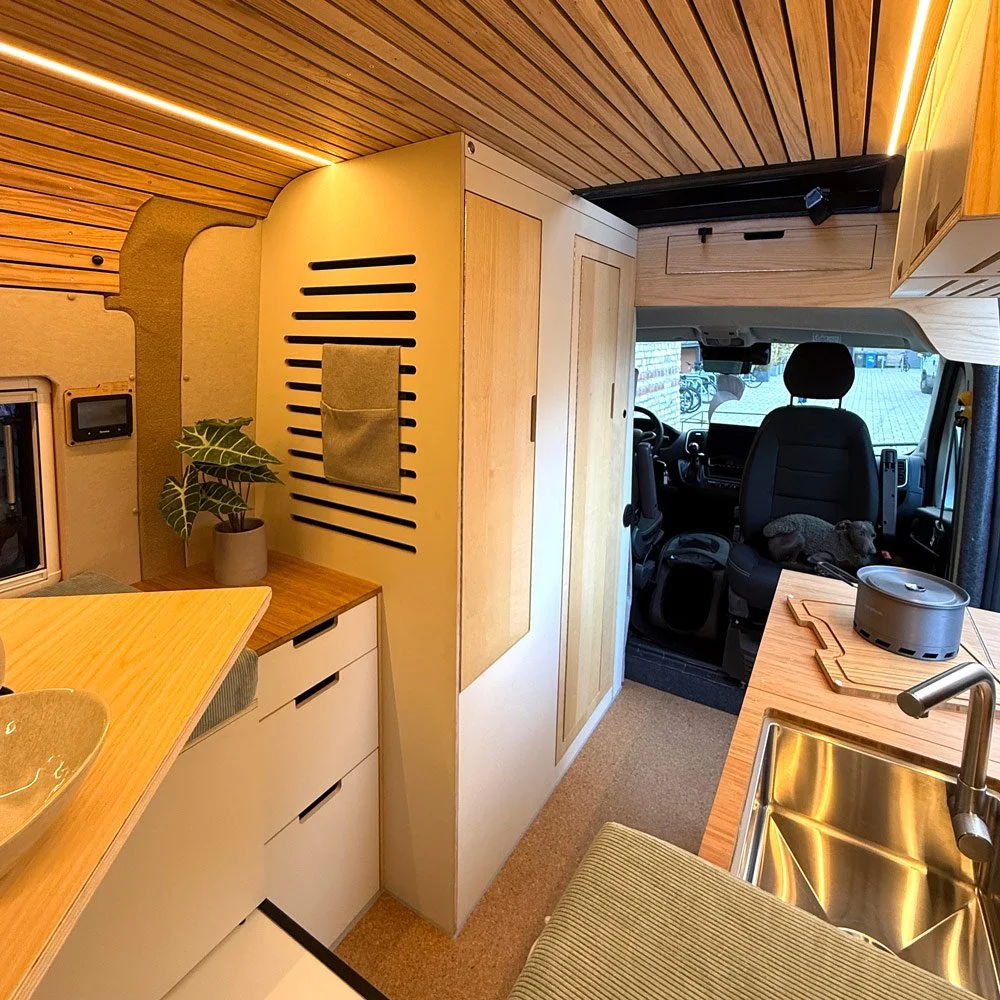

Es vereint Dusche, WC, Waschgelegenheit und Stauraum in einem modularen Möbelkonzept und lässt sich flexibel in unterschiedliche Grundrisse integrieren – vom Teilausbau bis zum vollwertigen Camper

Das Modul ist in zwei Ausführungsvarianten erhältlich:

• Ausführungsvariante 1: Seitenwand mit Beinkasten-Aussparung

• Ausführungsvariante 2: Gerade Seitenwand

Wichtiger Hinweis zu beiden Varianten:

Die Innenmaße der Nasszelle sind bei beiden Ausführungsvarianten identisch.
Unterschiede bestehen ausschließlich in der äußeren Form der Seitenwand und den daraus resultierenden Möglichkeiten zur Positionierung im Fahrzeug.

Komfort, Bewegungsfreiheit und Nutzbarkeit der Dusche bleiben in beiden Fällen gleich.

Welche Ausführungsvariante passt zu meinem Layout?

Wähle die Variante mit Beinkasten-Aussparung, wenn …

• das Badmodul direkt hinter dem Fahrersitz oder hinter einer zweiten Sitzreihe positioniert werden soll

• du im Grundriss möglichst weit nach vorne bauen und maximalen Raum gewinnen möchtest

• du eine flexible, zukunftssichere Lösung für die meisten Ausbaukonzepte suchst

→ Unsere Empfehlung für die meisten Projektumsetzungen.

Wähle die Variante mit gerader Seitenwand, wenn …

• ausreichend Platz im Fahrzeug vorhanden ist

• das Badmodul nicht direkt an einen Sitz anschließt

• die Platzgewinnung im Grundriss keine zentrale Rolle spielt

→ Ideal für großzügige Layouts mit klaren Linien.

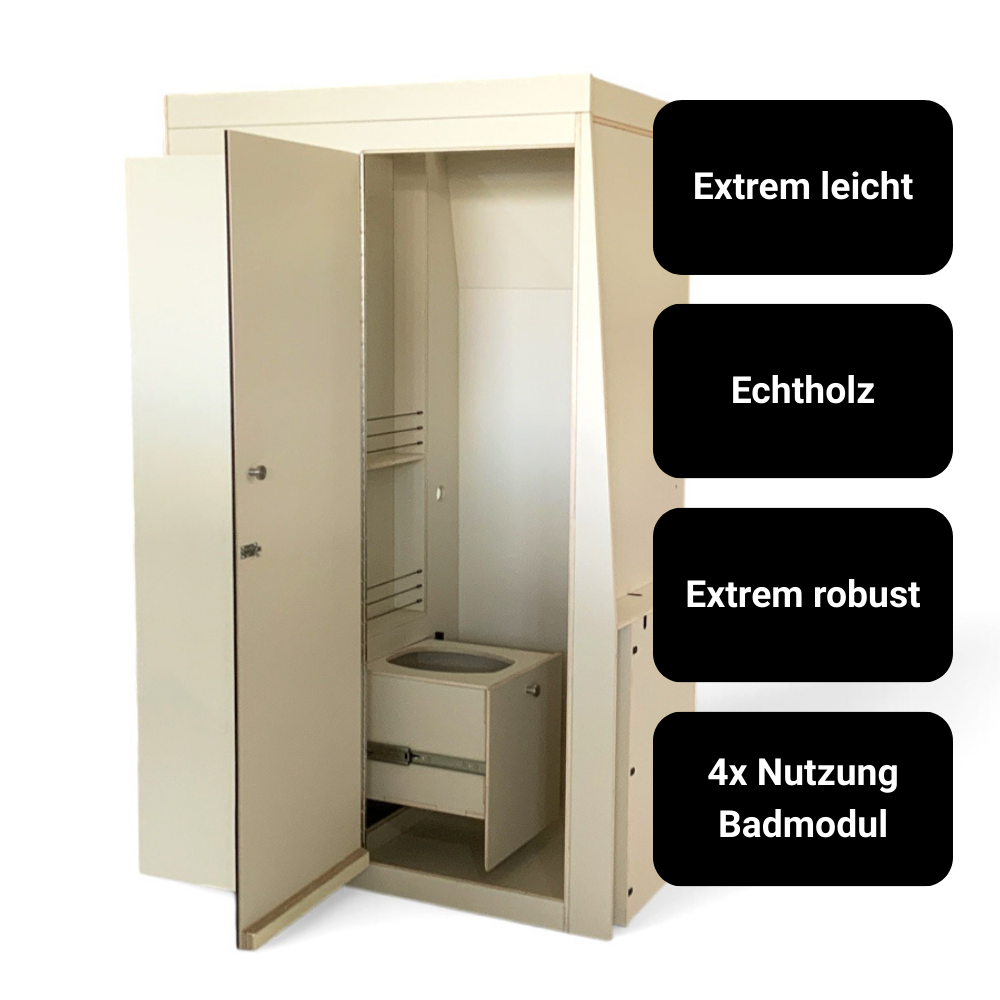

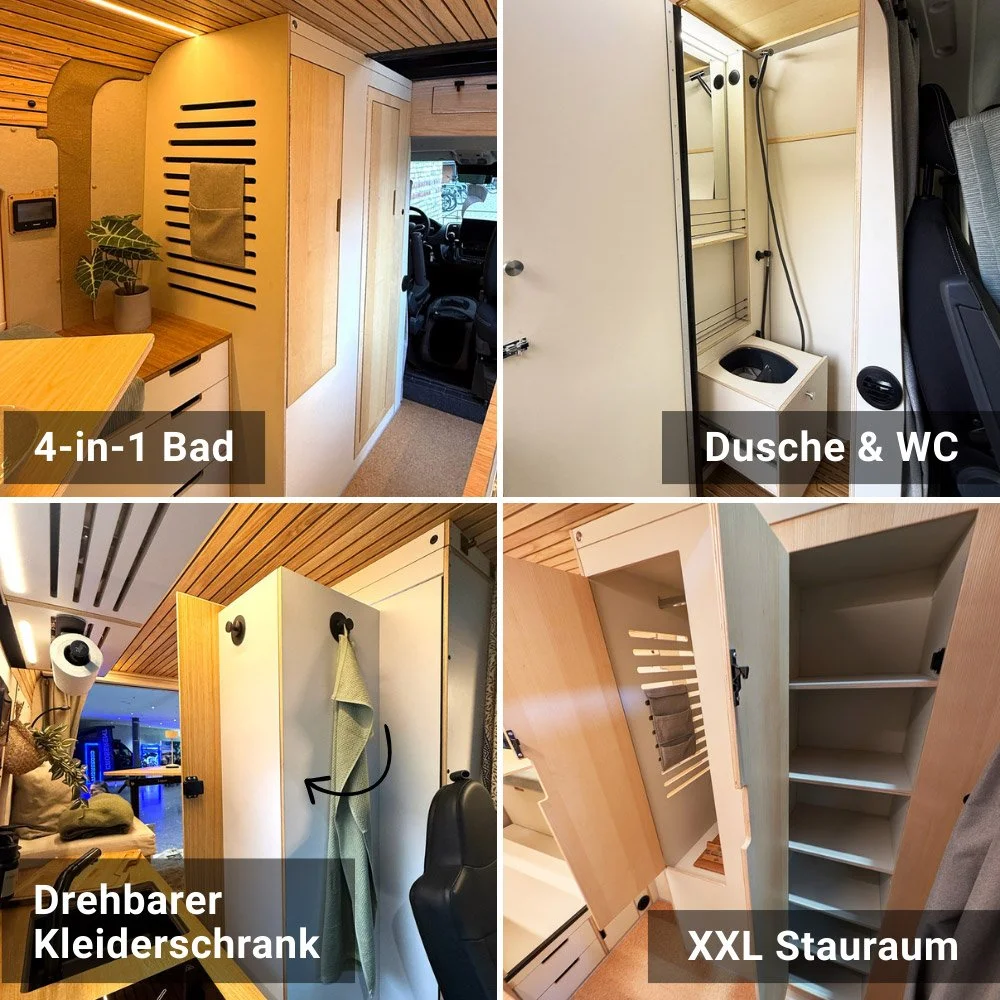

Ein Modul. Vier Funktionen. Vollwertiges Bad – ohne Platzverlust:

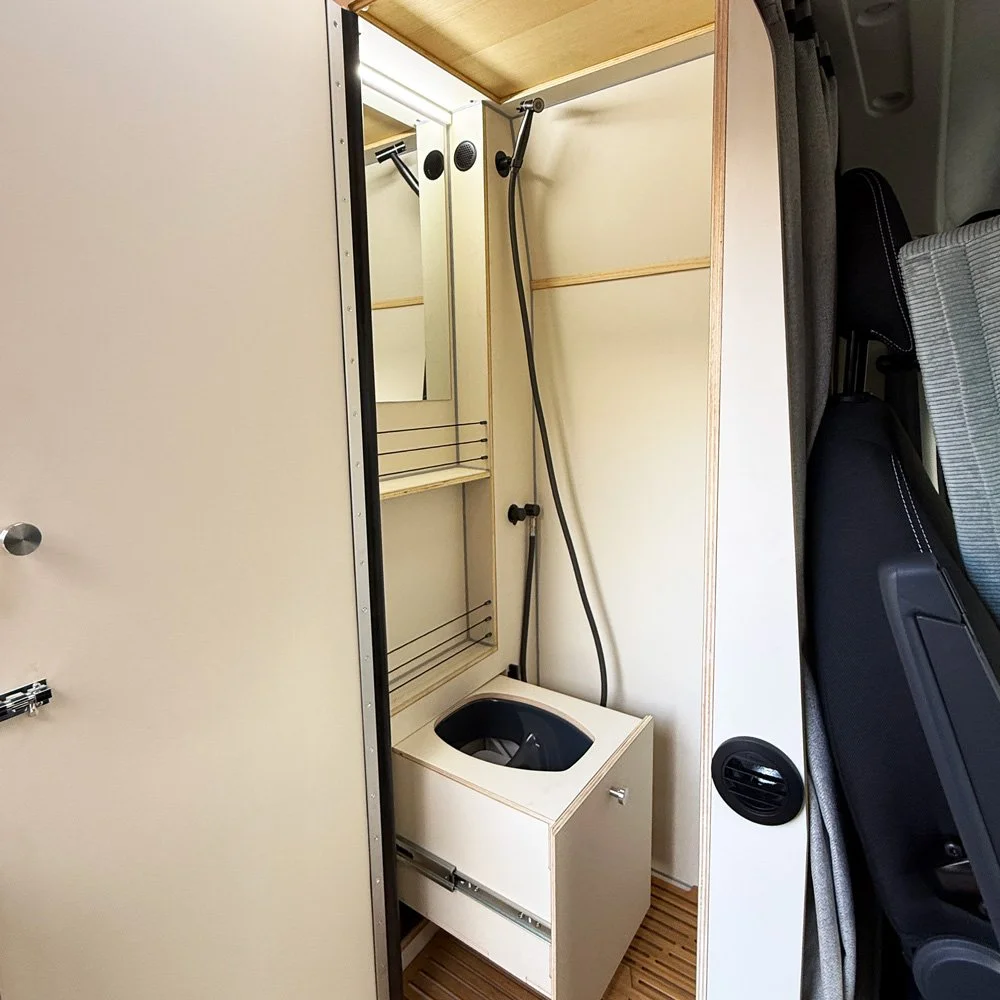

1 | Bad / Nasszelle – maximale Höhe & Tageslicht

Das Badmodul ist so konstruiert, dass die lichte Fahrzeughöhe maximal ausgenutzt wird.

• Einschubrahmen zur optimalen Nutzung der verfügbaren Höhe
  (theoretisch bis direkt unter das Fahrzeugblech)

• Optionales Micro-Heki (Dachhaube) für zusätzlichen Lichteinfall, mehr Kopffreiheit und natürliche Belüftung

• Bei Fahrzeugen mit Aufstelldach ist eine aktive Belüftung empfehlenswert

Optionales Zubehör:

• 2-teiliger Bambus-Einlegeboden für den Duschbereich

2 | Dusche / Duschraum

• Vollwertige, geschlossene Duschkabine mit Tür

• Kein Duschvorhang

• Nutzung ohne aufwendige Umbauten

• Zwei integrierte Duschregale zum Ablegen von Duschutensilien

• Armatur frei wählbar, optional bestellbar: Queensize Armatur (Empfehlung)

• Wasserfeste HPL-Oberflächen im gesamten Nassbereich

• Gute Zugänglichkeit für Wartung und Service durch Revisionsklappe

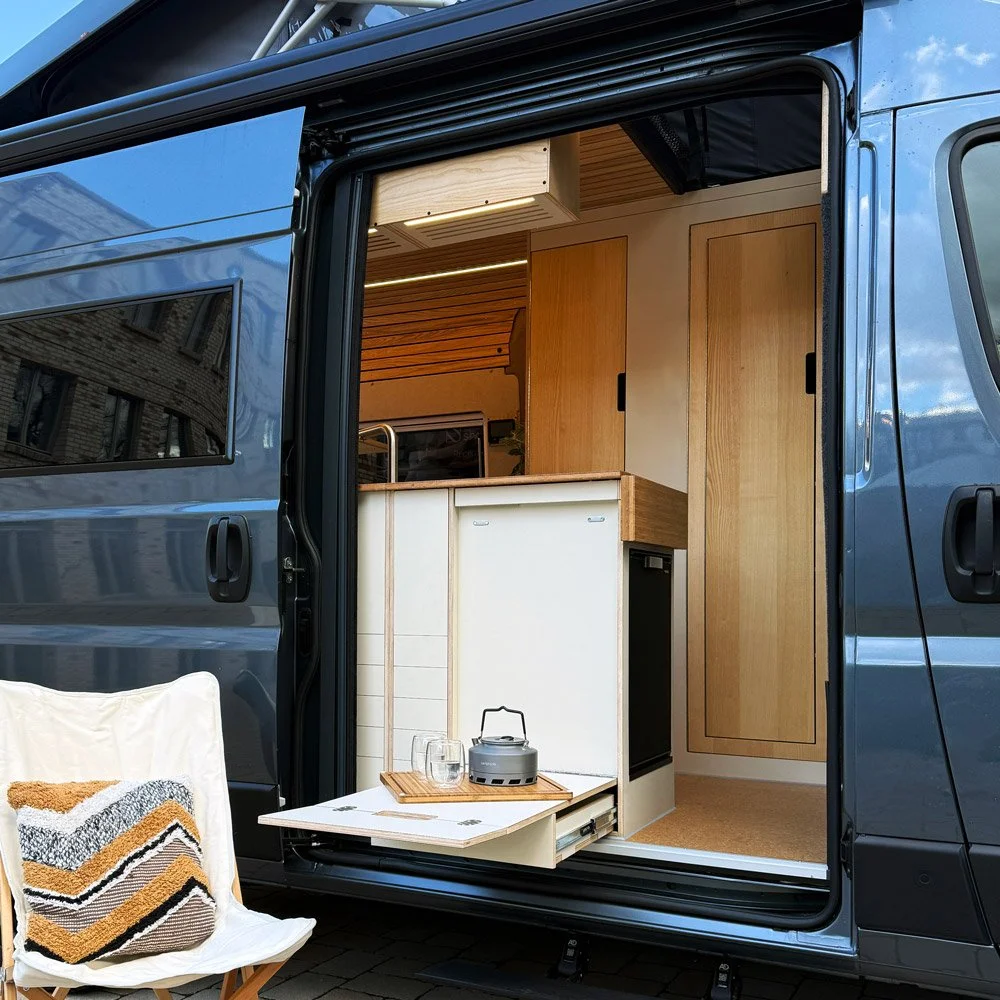

3 | Toilette / WC-Auszug

• WC bei Nichtnutzung platzsparend integriert

• Serienmäßig enthalten: Trocken-Trenntoilette alsWC-Einsatz mit zwei Behältnissen inklusive (eigene Entwicklung mit Trelino-Einsatz)

  alternativ: Auszug für eine Verschweißertoilette, u.a. passend für Cleasana X1 oder LooSeal

• Ergonomische Sitzhöhe

• Schmaler Stauraum für Toilettenartikel und Streu

• Geschlossenes Badmodul mit Entnahme der Behälter ausschließlich von innen

4 | Integrierte Kleideraufbewahrung

Ausreichend Platz für Kleidung, Handtücher und Hygieneartikel

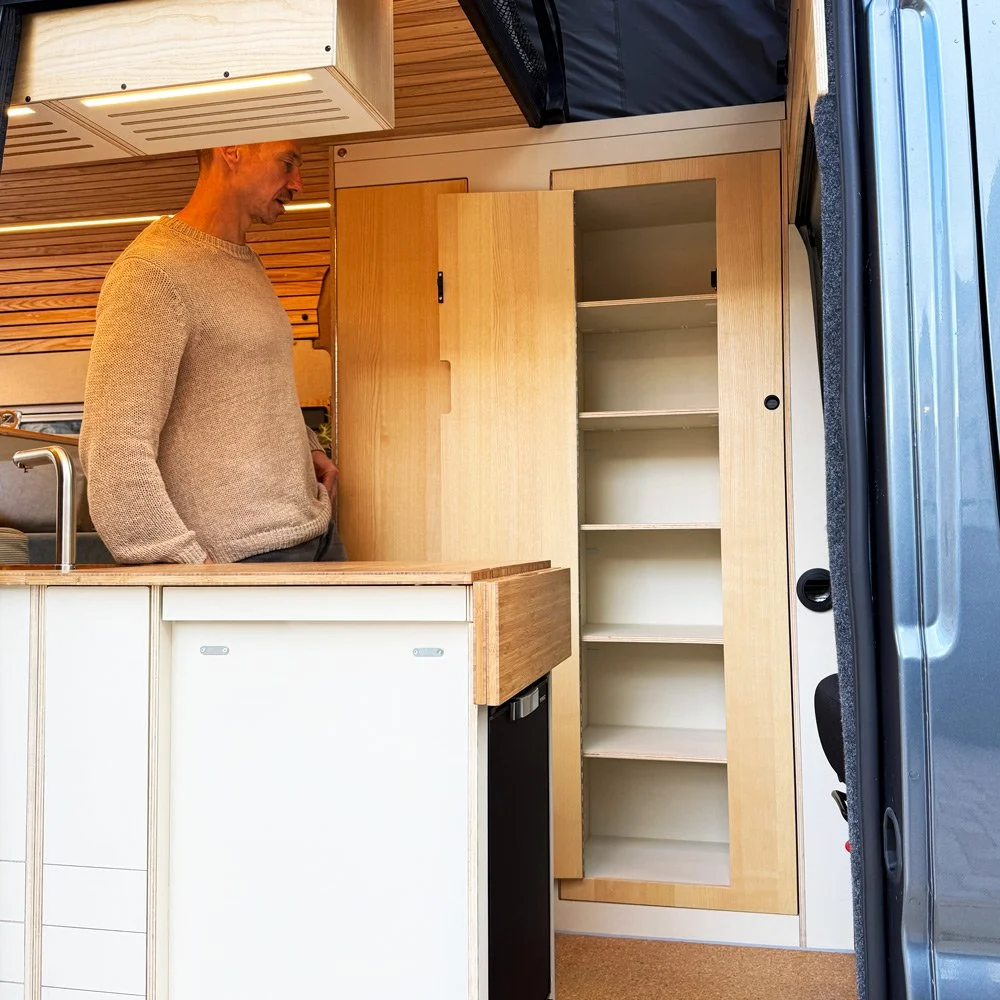

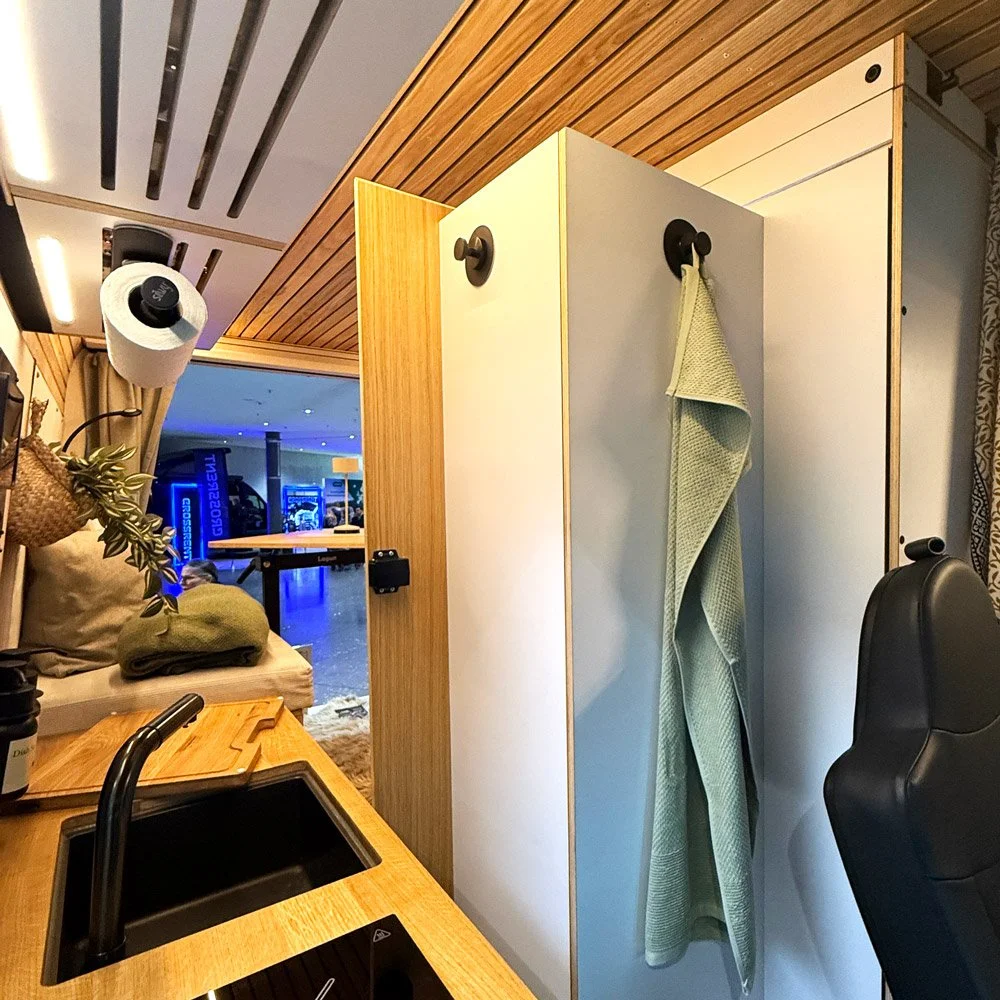

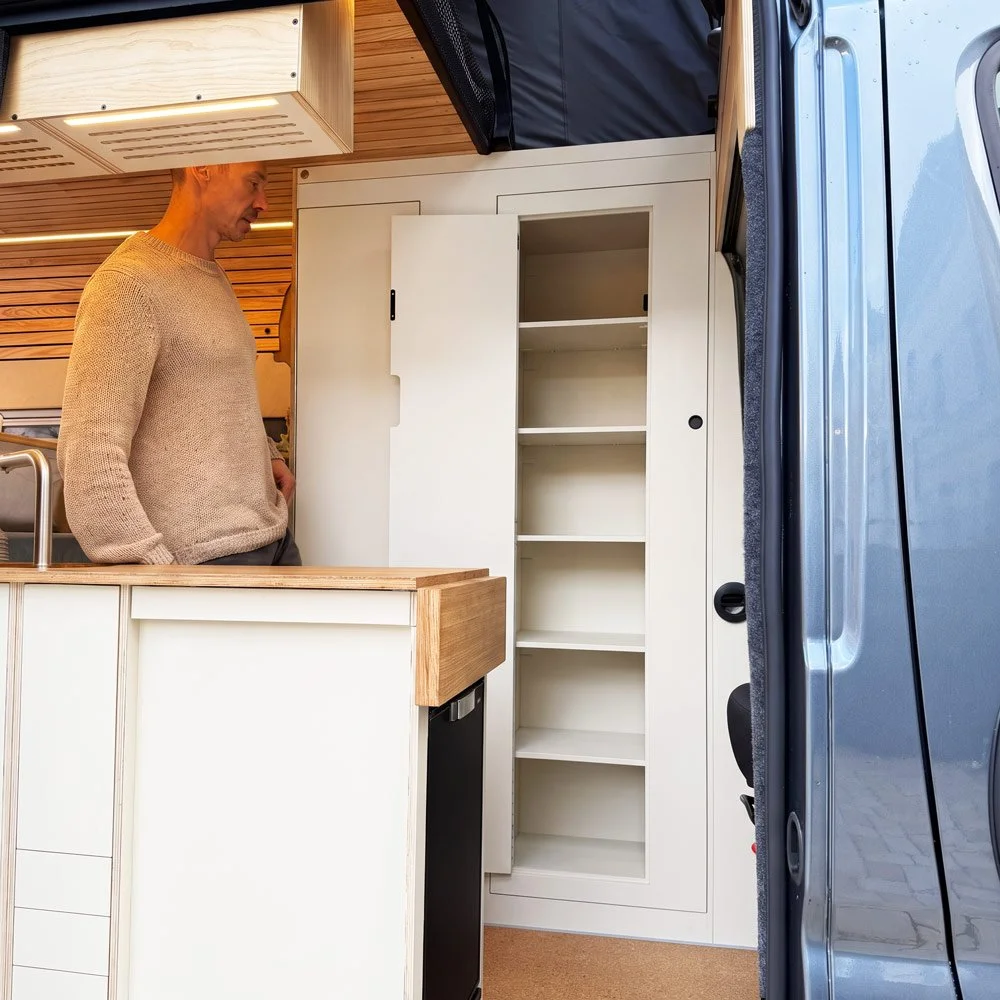

• Drehbarer Kleiderschrank direkt aus der Duschkabine heraus
  (doppelte Nutzung des Duschraums im Alltag)

• 5 Fachböden mit variabler Einteilung

• Zusätzlicher Hängeschrank mit Kleiderstange (Garderobe) und Lüftungsschlitzen (linke Modul-Tür)

Fahrzeugkompatibilität

Passend für alle gängigen Kastenwagen mit Stehhöhe, z. B.:
Ducato, Boxer, Sprinter, Crafter, TGE u. a.

Mindest lichte Innenhöhe: ca. 1,83 m

• Nachhaltige, ultraleichte Manufaktur-Bauweise

• Korpus aus Leichtholz-Multiplex

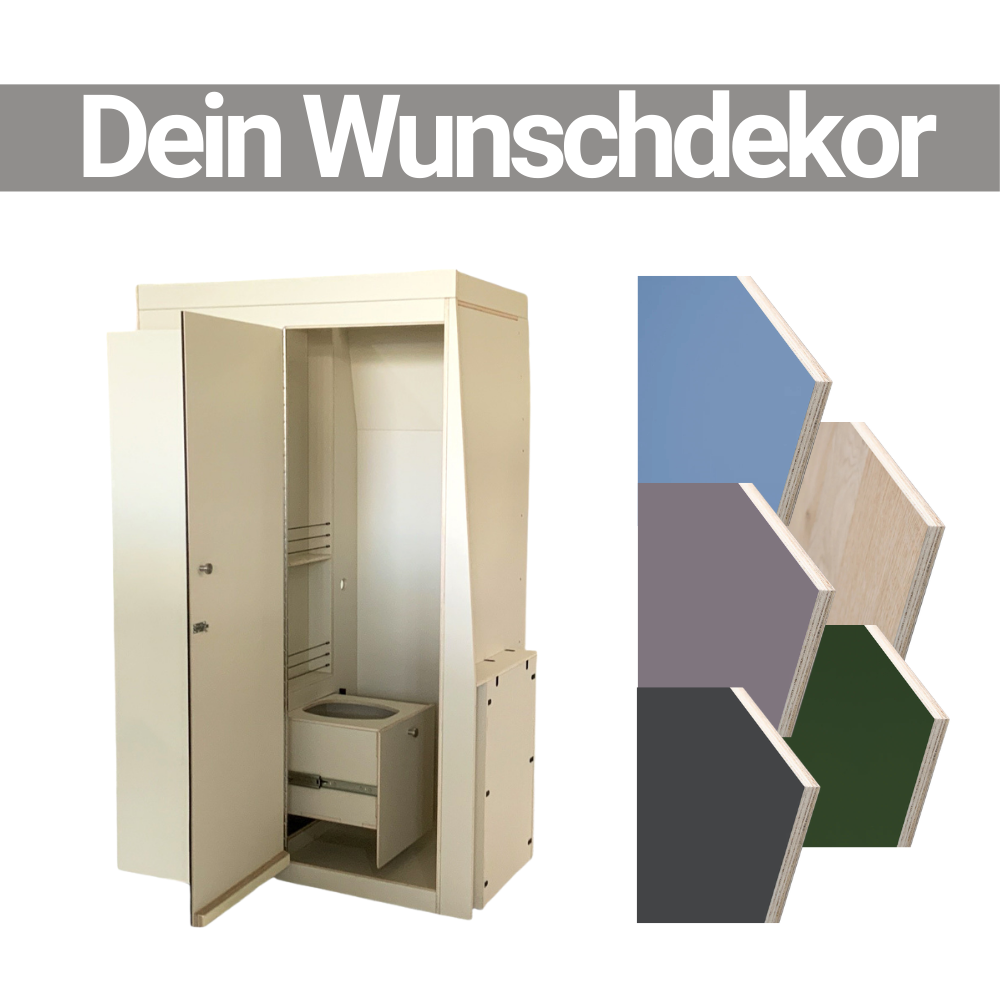

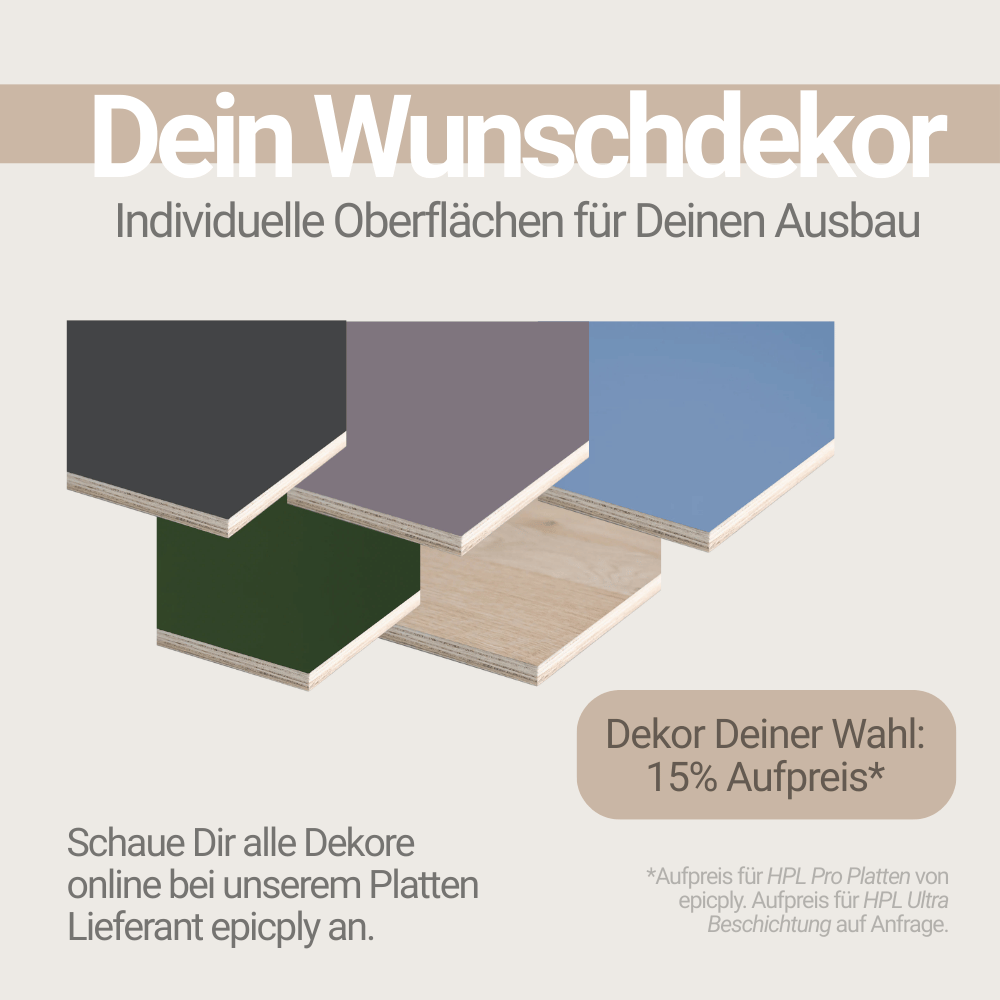

• Robuste, moderne HPL-Oberflächen (Dekorfarbe oben wählbar)

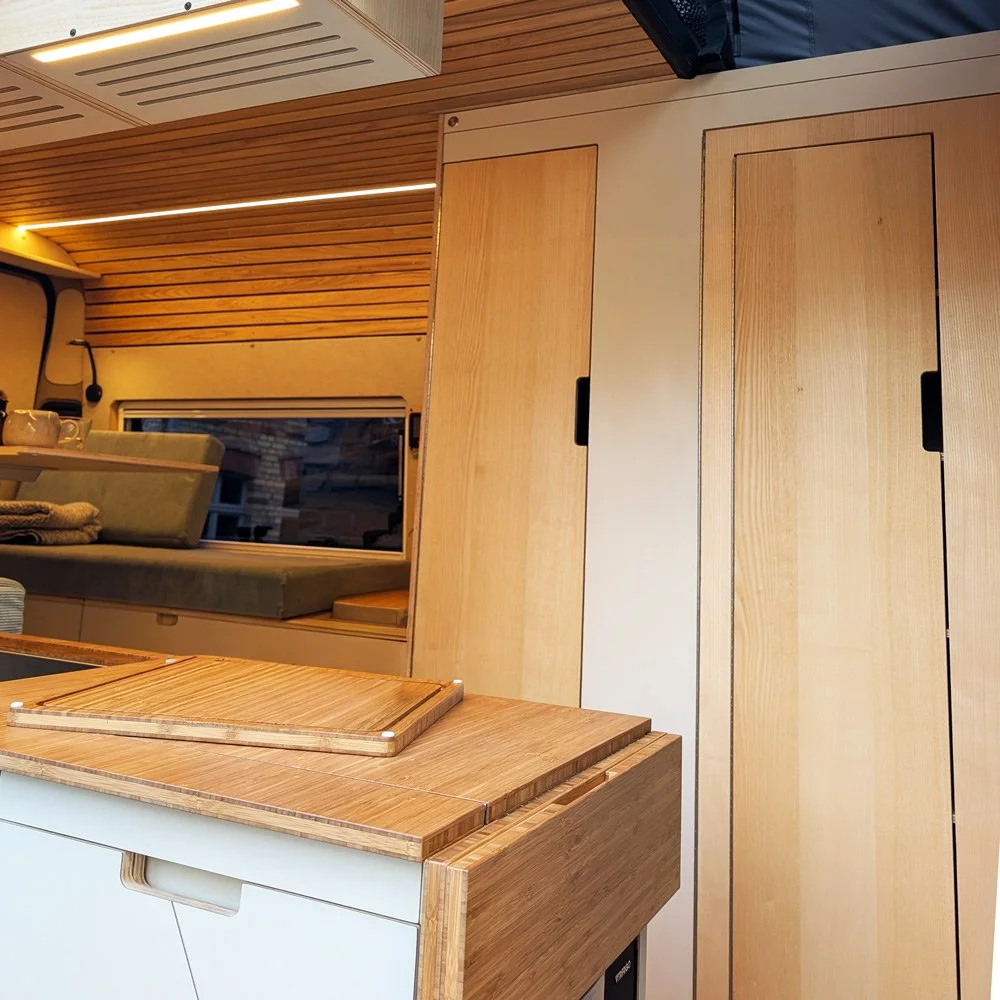

• Außentüren in Echtholz-Furnier in Esche

• Die gesamte Duschkabine (innen) besteht aus HPL und entspricht der gewählten Dekor-Farbe

• HPL ist wasserabweisend, bei fachgerechtem Einbau inkl. Versiegelung (siehe Aufbauanleitung) wird keine Duschwanne benötigt

• Gefräste Griffe als optisches Highlight

• Offene Sichtkanten aus Multiplex, nach Einbau einölen zum Schutz vor Wasser, als Pflege und zum Schutz über Nutzungsdauer wiederholen

• Mechanische, nicht sichtbare Verriegelungen

• Vollständige Sicherung aller Auszüge – auch während der Fahrt

Materialhinweis - Sperrholz mit Echtholzfurnier

Für unsere Campermöbel verwenden wir hochwertige, ultraleichte Sperrholzplatten aus Albasia-Falcata-Holz mit beidseitigem Echtholzfurnier. Dieses Material bietet im Fahrzeugausbau wesentliche Vorteile:

• sehr geringes Gewicht – ideal für Zuladung & Fahrdynamik

• hohe Stabilität bei minimaler Masse

• natürliche, warme Oberfläche

• nachhaltiger & ressourcenschonender Werkstoff

Natürliches Verhalten von Echtholz – auch nach Auslieferung normal

Holz ist ein Naturmaterial. Es nimmt Feuchtigkeit auf, gibt sie ab und reagiert damit auf klimatische Veränderungen.

Besonders im Camper – mit starken Wechseln zwischen:

• Sommer/Winter,

• Heizen/Kühlen,

• unterschiedlicher Luftfeuchtigkeit,

• offener und geschlossener Nutzungssituation –

entstehen klimatische Bedingungen, die selbst beidseitig furniertes Sperrholz zum Arbeiten machen können. Daher können auch nach der Fertigung, nach dem Einbau und sogar lange nach der Auslieferung leichte Formveränderungen auftreten.

Das gilt insbesondere für großformatige Bauteile wie:

• Seitenwände

• Fronten

• große Türblätter

• lange Abdeckungen und Paneele

Diese Bewegungen sind materialtypisch und gelten nicht als Mangel, solange Funktion und Stabilität erhalten bleiben.

Was wir in der Produktion tun

Wir verarbeiten alle Platten nach hohen handwerklichen Standards:

• fachgerechte, spannungsarme Lagerung

• beidseitige Furnierung

• definierte Pressdrücke

• konstruktive Aussteifungen großer Elemente

• > sorgfältige Materialauswahl

Trotzdem kann das natürliche Quellen und Schwinden von Holz nicht vollständig verhindert werden — weder durch uns, noch durch den Hersteller des Materials.

Das Verhalten ist kein Zeichen fehlerhafter Arbeit, sondern eine unvermeidbare Eigenschaft echten Holzes.

Warum wir das Material bewusst einsetzen

Trotz dieser natürlichen Eigenschaften ist Albasia-Falcata-Holz eines der besten Materialien für Camper:

✔ ultraleicht → optimal für Gesamtgewicht/Zuladung
✔ sehr stabil → hohe Belastbarkeit bei geringem Gewicht
✔ natürliche Optik → warm, wohnlich, hochwertig
✔ nachhaltig → ressourcenschonend & langlebig

Die Vorteile überwiegen deutlich, weshalb das Material im professionellen Fahrzeugbau weit verbreitet und geschätzt ist.

Abmessungen:

• Breite: 120 cm

• Tiefe: 66,5 – 71,5 cm

• Höhe: 184,1 – 189,5 cm

  Mindest lichte Innenhöhe: ca. 1,83 m

Detaillierte Abmessungen siehe “Aufbauanleitung & Zeichnungen”

Modulgewicht:

• ca. 104 kg (ohne Armatur)

Die Auslieferung erfolgt bei Standard-Dekoren in ca. 6–8 Wochen nach Zahlungseingang.
Bitte beachte, dass sich die Produktionszeit bei Sonderdekoren verlängern kann.

Die Bestellung erfolgt auf Rechnung – eine direkte Zahlung im Shop ist nicht vorgesehen.
Nach deiner Bestellung erhältst du von uns eine separate Bestellbestätigung und Rechnung. Die Produktionsplanung erfolgt nach Zahlungseingang.

Dieses Produkt besteht aus mehreren Teilen. Die Details findest du unten.

• 1x Modul in CNC gefrästen Einzelteilen

• 1x Auszug für Trocken-Trenntoilette

• 1x Trelino Trenneinsatz für Trenntoilette inkl. Auffangeimer und Urinkanister

• 1× 12 V LED-Leiste (IP65)

• Abfluss-Sieb mit Schlauchanschluss

• Sämtliches Montage Material, inkl. Werkzeug für Möbelverbinder

Exklusive, optional bestellbar:

• Duscharmatur

• Bambus Einlegeboden

Exklusive, bei Bedarf über Drittanbieter:

• Wandspiegel (60 × 40 cm)

• Schalter für LED-Leiste

• Dometic Micro-Heki (28 × 28 cm)

• Verschweißer-Toilette von Clesana (X1) oder von LooSeal

• Queensize Premium Duscharmatur-Set (zur Auswahl oben)

• Bambus Einlegeboden (2-teilig)

• Auszug für Verschweißer-Toilette (als Alternative zur serienmäßigen Auszug für die mitgelieferte Trocken-Trenntoilette)
