Heck-Sitz-Schlafgruppe B3-L140

Abmessungen: B 115.3 - 193.3 x T 140 x H 81 cm

Modul-Gewicht: 85 kg (ohne Polster)

Multifunktionale Heck-Sitz-Schlafgruppe als Quer- und Längsschläfer mit gemütlicher Rundsitzgruppe.

Auch als 125cm Variante erhältlich. Momentan bitte noch per Email Anfrage.

Schlafen:

Modul ermöglicht immer Quer- und Längsschlafen.

Hinweis: sofern das gewählte Gesamtlayout des Kastenwagens die Anforderungen für Längsschalfen erfüllt werden können, Details siehe Längsschlafen.

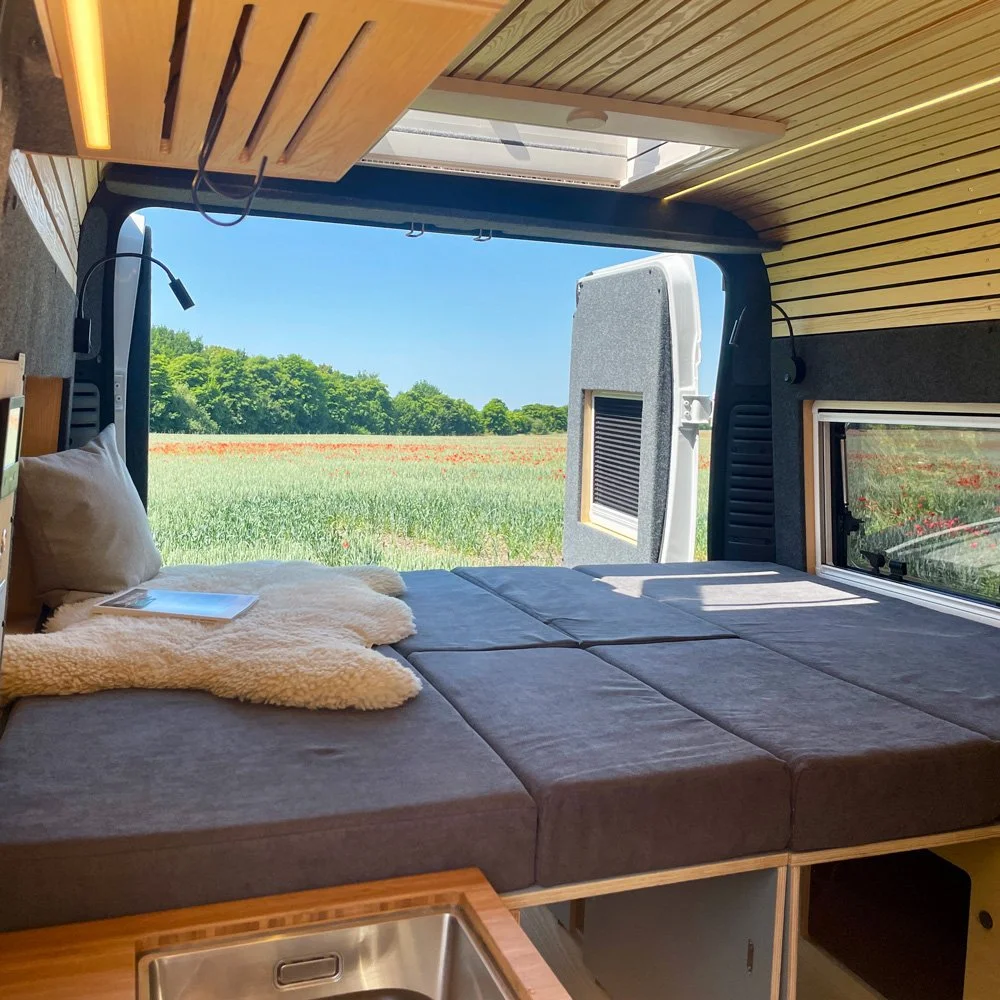

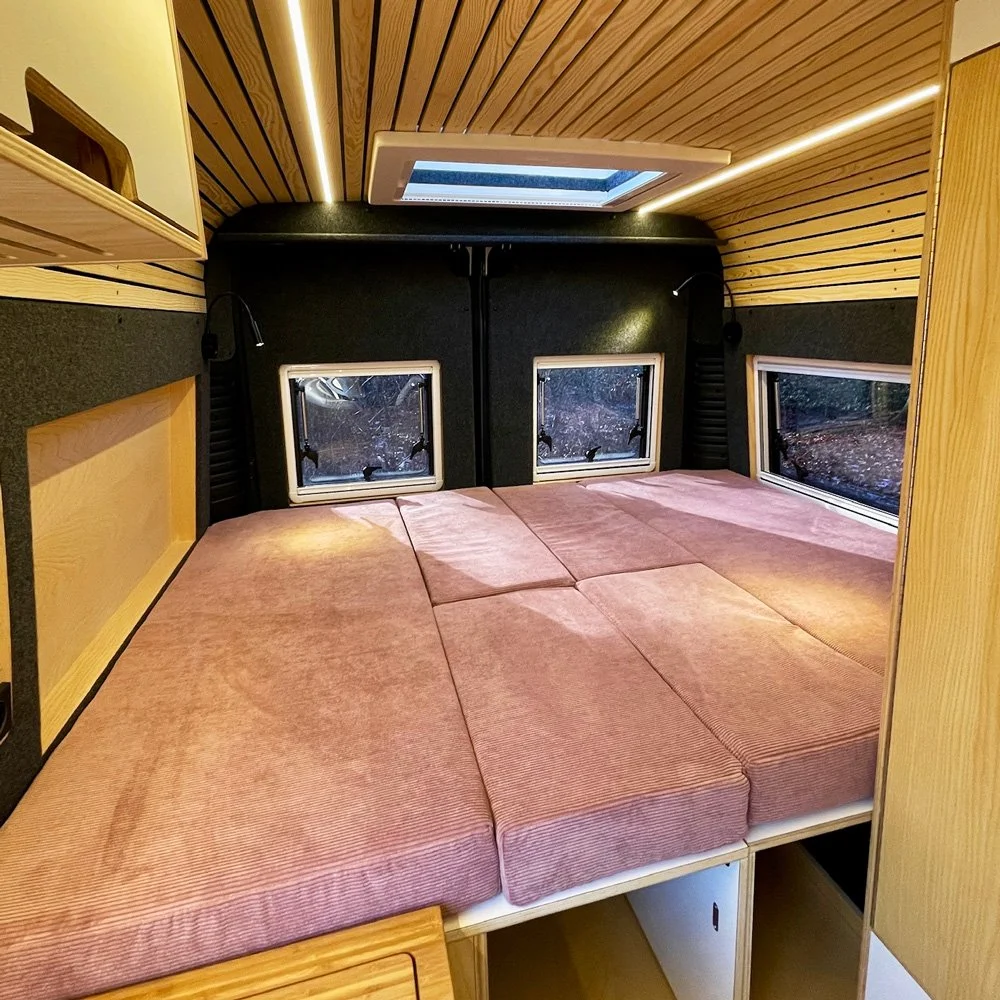

• Querschlafen

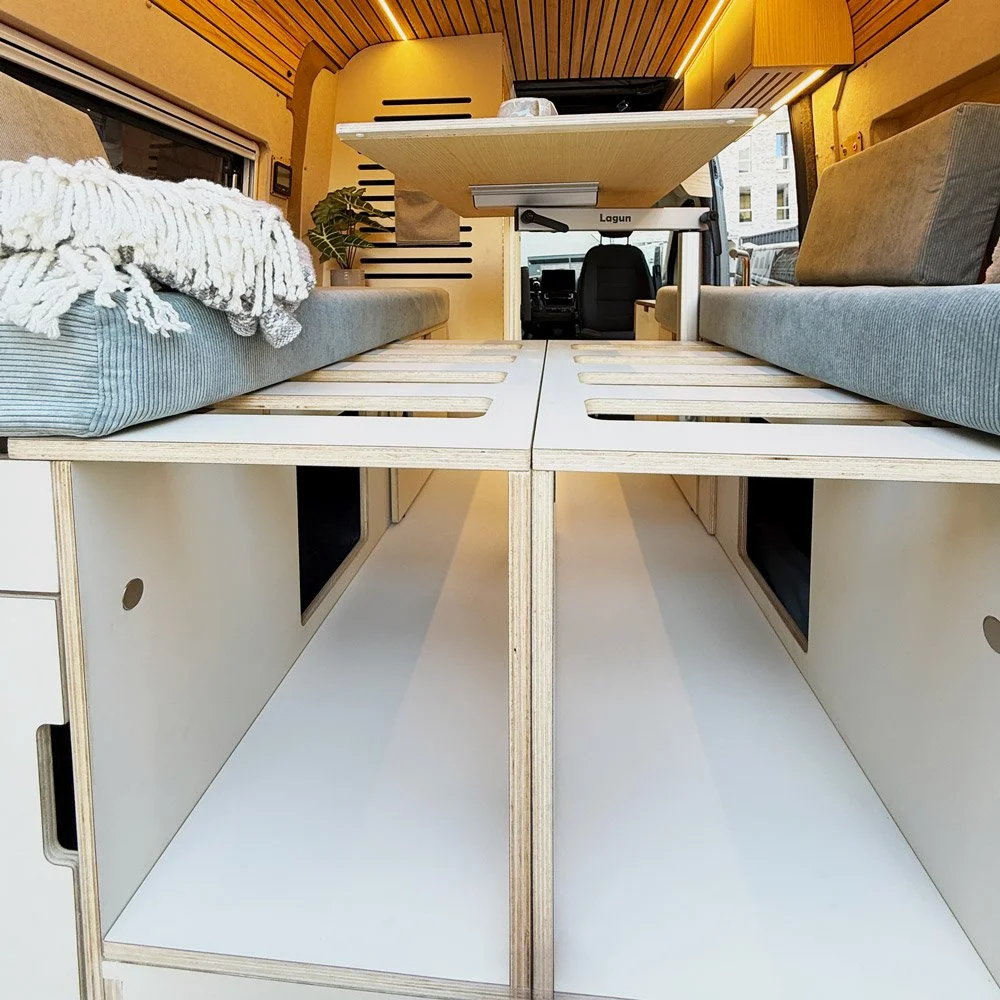

Umbau von Sitzgruppe auf Querschläfer-Bett in 20 Sekunden durch schnelles Ausziehen von 4 Teilelementen des Lattenrosts

Spezielle Keile verhindern das Verrutschen der Teilelemente

Liegefläche Doppelbett: B (140 cm) x L (Fahrzeugbreite) - mit Flares bis 196-205 cm

Liegefläche Einzelbett: B (80 cm) x L (Fahrzeugbreite) - mit Flares bis 196-205 cm OHNE UMBAU bei Rundsitzgruppe

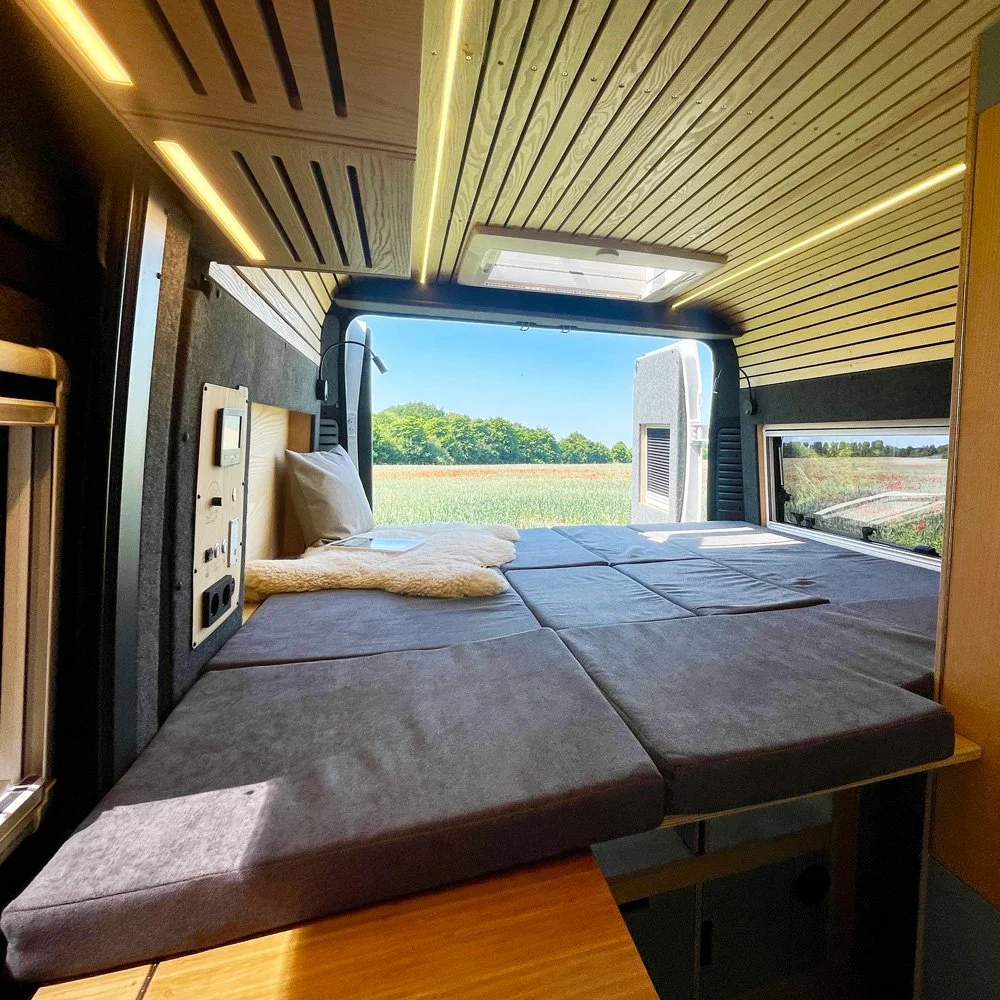

• Längsschlafen

Erweiterung zum Längsschläfer mit Verwendung der Tischplatte im Gang durch Einhängen zwischen 2 Modulen

Liegefläche: B (Fahrzeugbreite) x L (190-200 cm)

• Längen > 200 cm können mit Sonderanfertigungen von Polstern, abhängig vom Gesamtlayout, individuell realsiert werden. Details siehe “Polster/Matratzen” weiter unten

Hinweis: 2x Einzellängsschläfer-Betten sind unter gewissen Layout-Voraussetzung mit Sonderanfertigung von Polstern möglich.

Details bitte anfragen - zukünftig ist ein Erweiterungsset für die Modul-Anpassung geplant.

Hinweis zu Polster/Matratze siehe “Exklusive, optional bestellbar”

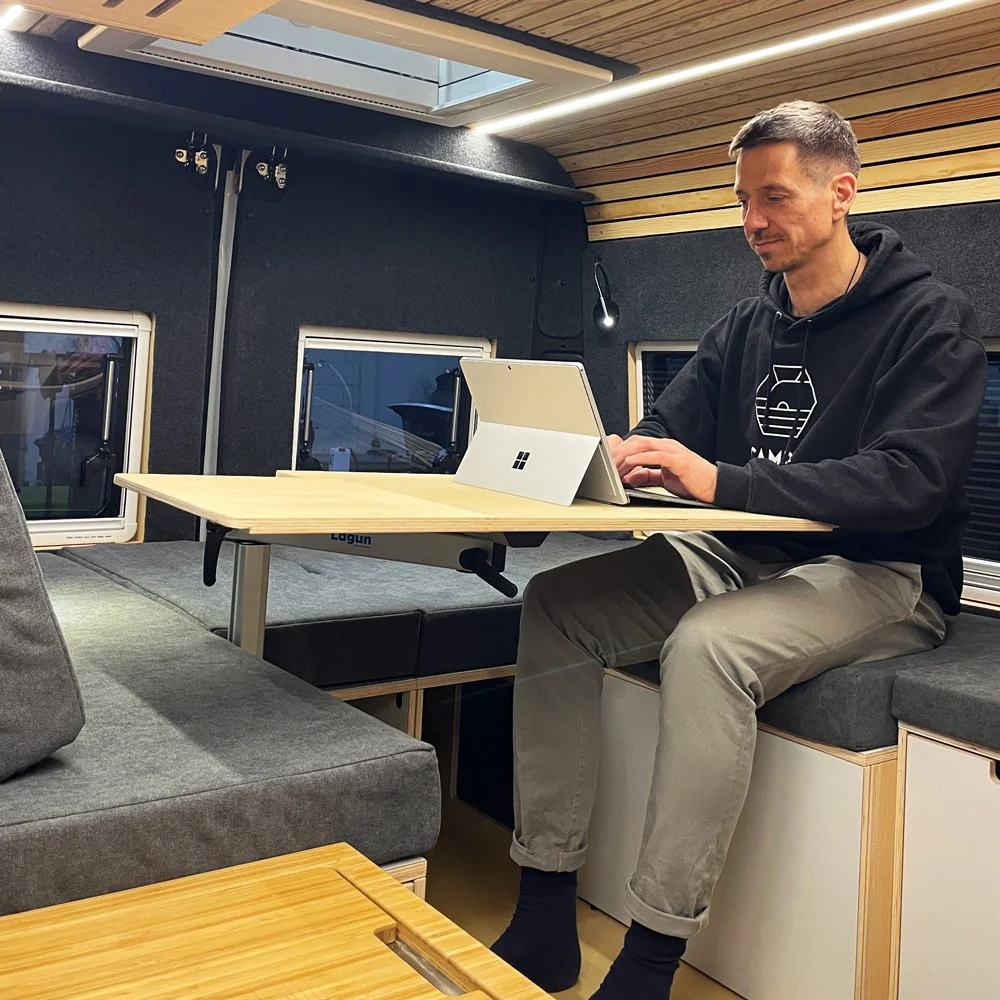

Sitzen und Essen:

Tisch kann exzentrisch (360° Grad drehbar) in verschiedene Positionen und Höhen je nach Bedürfnissen genutzt werden, Tischplatte in Esche (50 x 96 cm), Tischgestell von Lagun in silber.

(Format Tischplatte kann von Selbstausbauer*in nachträglich angepasst werden)

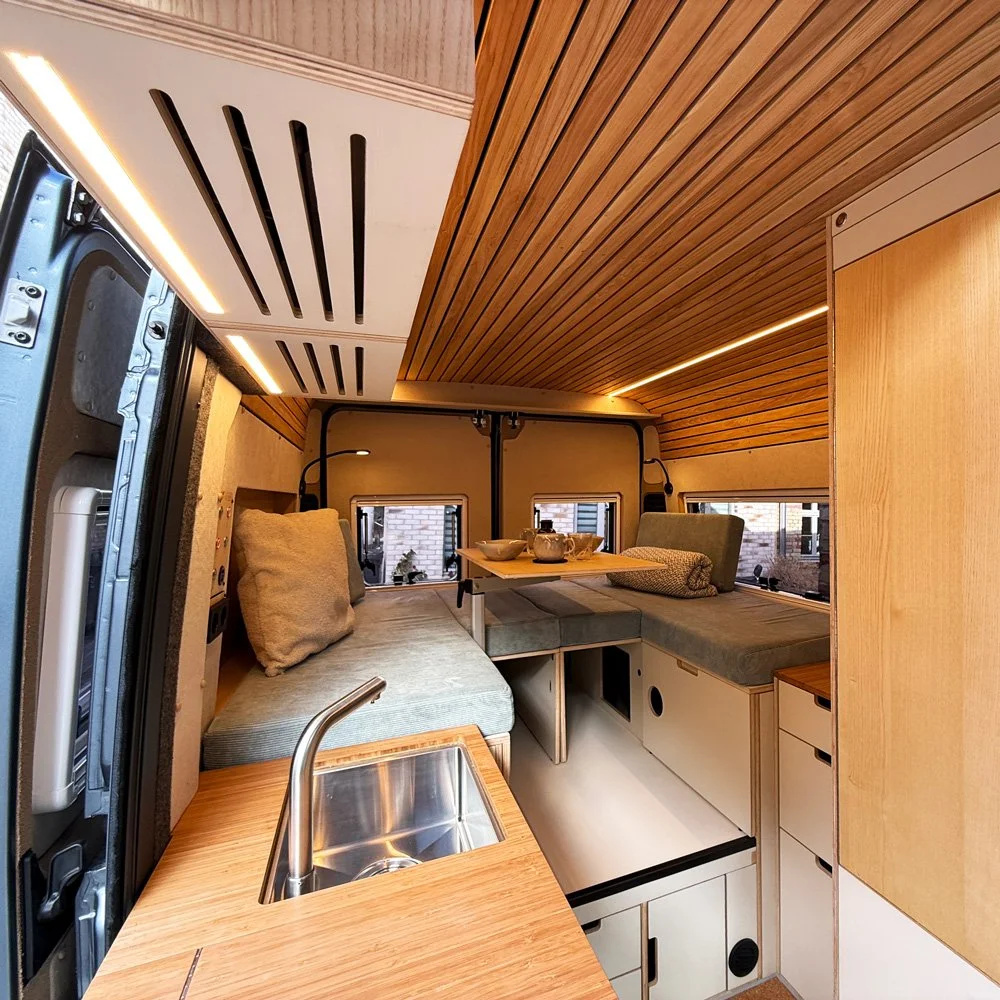

verschiedene Szenarien durch einfache und schnelle Anpassungen möglich:

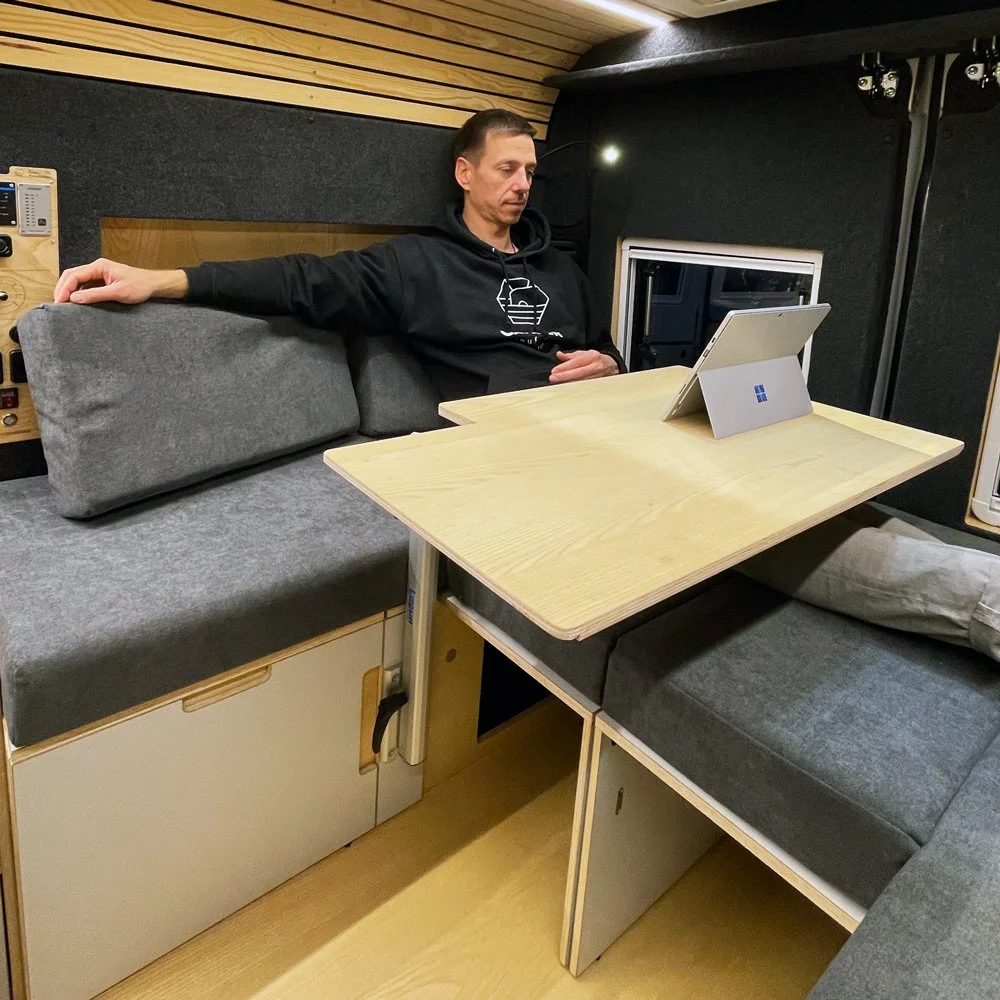

• Rundsitzgruppe mit 80 cm breitem Querelement zum Entspannen und Schlafen

• Gegenüberliegende Sitzbänke

Hinweis: benötigte zusätzliche Polster für den Querschläfer dienen tagsüber als Rückenlehne zum Sitzen und Entspannen

Verstauen von Gepäck:

Flexibilität beim Verstauen, auch von größerem Equipment, wie z.B. Stühle, Tisch und SUP

bei Durchladetiefe bis zu 140cm

Hinweis: temporär kann während der Fahrt der Podest-Bereich (ca. 65 x 140 cm) der Rundsitzgruppe ebenfalls für den Transport genutzt werden.

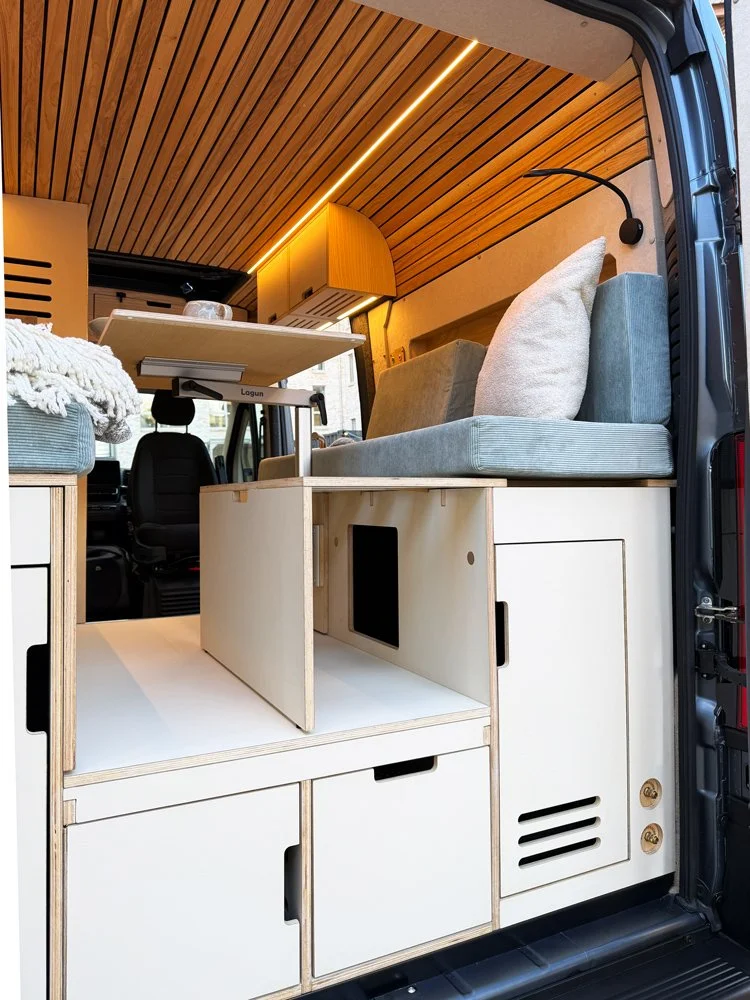

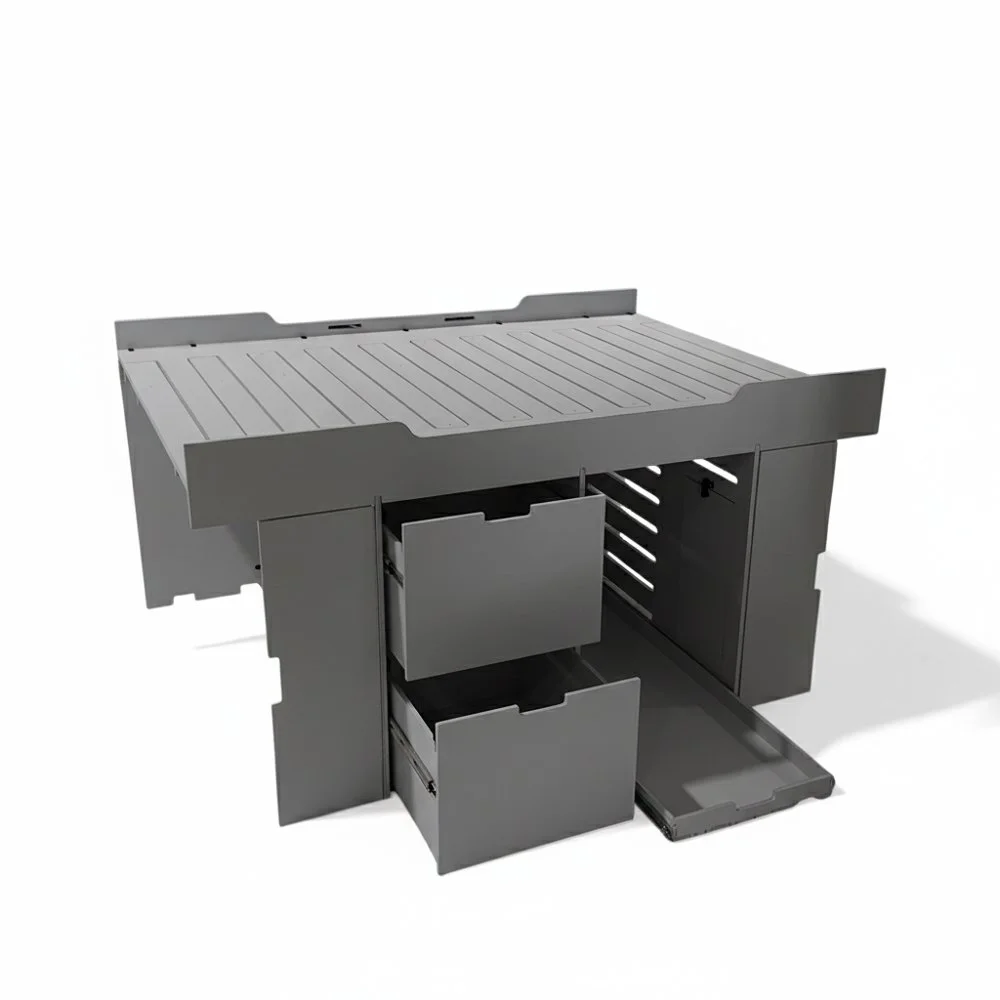

Verstaumöglichkeiten von innen zugänglich:

• 2 flache Schubkästen (70 cm tief)

über Heck zugänglich:

• 1 geräumiger Schubkasten (70 cm tief)

• 1 Staufach mit Tür (bis 140 cm tief, wird je nach Konzept für Standheizung und/oder Aufbaubatterie genutzt)

• 1 Durchladefach links mit Tür (bis 140 cm tief, Nutzung für Primärelektrik und ggf. Standheizung, zusätzlich verbleibt weiter Stauraum)

• 1 Durchladefach rechts mit Tür ( bis 140 cm tief, Nutzung für 90l Frischwassertank über dem Radkasten)

Verstauen von Wasser und Technik

Optimale Platzausnutzung für:

• großen Wassertank (ca. 90l)

• Unterbringung der gesamten Primär-Elektrik (batterie, Ladebooster etc.), Luft-Standheizung und ggf. Gaskasten

• zusätzlicher Stauraum für Equipment und Gepäck verbleibend in Durchladefächer

• Passend für alle Kastenwagen wie Boxer, Ducato, Sprinter, Crafter, TGE… mit Mindest-Lichte-Breite 1,70 m

• Nachhaltig, ultraleicht, robust in Manufaktur-Qualität

• Auszüge mit mechanischen, nicht sichtbaren Verschlüssen, vollständige Verriegelung (auch während der Fahrt)

• Gefräste Griffe als optisches Highlight, alle Sichtkanten Multiplex

• Korpus aus Leichtholz Multiplex mit modernen, robusten HPL-Oberflächen

• Einfacher Aufbau, wenig Werkzeug (Details siehe Aufbauanleitung)

Für unsere Campermöbel verwenden wir hochwertige, ultraleichte Sperrholzplatten aus Albasia-Falcata-Holz mit beidseitigem Echtholzfurnier. Dieses Material bietet im Fahrzeugausbau wesentliche Vorteile:

• sehr geringes Gewicht – ideal für Zuladung & Fahrdynamik

• hohe Stabilität bei minimaler Masse

• natürliche, warme Oberfläche

• nachhaltiger & ressourcenschonender Werkstoff

Natürliches Verhalten von Echtholz – auch nach Auslieferung normal

Holz ist ein Naturmaterial. Es nimmt Feuchtigkeit auf, gibt sie ab und reagiert damit auf klimatische Veränderungen.

Besonders im Camper – mit starken Wechseln zwischen:

• Sommer/Winter,

• Heizen/Kühlen,

• unterschiedlicher Luftfeuchtigkeit,

• offener und geschlossener Nutzungssituation –

entstehen klimatische Bedingungen, die selbst beidseitig furniertes Sperrholz zum Arbeiten machen können. Daher können auch nach der Fertigung, nach dem Einbau und sogar lange nach der Auslieferung leichte Formveränderungen auftreten.

Das gilt insbesondere für großformatige Bauteile wie:

• Seitenwände

• Fronten

• große Türblätter

• lange Abdeckungen und Paneele

Diese Bewegungen sind materialtypisch und gelten nicht als Mangel, solange Funktion und Stabilität erhalten bleiben.

Was wir in der Produktion tun

Wir verarbeiten alle Platten nach hohen handwerklichen Standards:

• > fachgerechte, spannungsarme Lagerung

• beidseitige Furnierung

• definierte Pressdrücke

• konstruktive Aussteifungen großer Elemente

• > sorgfältige Materialauswahl

Trotzdem kann das natürliche Quellen und Schwinden von Holz nicht vollständig verhindert werden — weder durch uns, noch durch den Hersteller des Materials.

Das Verhalten ist kein Zeichen fehlerhafter Arbeit, sondern eine unvermeidbare Eigenschaft echten Holzes.

Warum wir das Material bewusst einsetzen

Trotz dieser natürlichen Eigenschaften ist Albasia-Falcata-Holz eines der besten Materialien für Camper:

✔ ultraleicht → optimal für Gesamtgewicht/Zuladung
✔ sehr stabil → hohe Belastbarkeit bei geringem Gewicht
✔ natürliche Optik → warm, wohnlich, hochwertig
✔ nachhaltig → ressourcenschonend & langlebig

Die Vorteile überwiegen deutlich, weshalb das Material im professionellen Fahrzeugbau weit verbreitet und geschätzt ist.

Dieses Produkt besteht aus mehreren Teilen. Die Details findest du unten.

• Modul in CNC gefrästen Einzelteilen

• 4x Bettauszüge

• 3x Schubkästen

• 4x Türen für Staufächer

• 1x Tischplatte (Esche)

• 1x Lagun Tischgestell (silber)

• Sämtliches Montage Material und Werkzeug

Exklusive, optional bestellbar:

• Polster / Matratze

Passgenaue Design-Polster / Matratzen

• Hochwertiges, 9-teiliges Premiumpolster-Set mit 3-Zonen Polsterkern (PU Schaum: weich, mittel, hart) für hohen Schlafkomfort auf Reisen

• Sitz- und Schlafseite der Polster kann durch Drehen individuell gewählt (Voraussetzung: mittiger Einbau des Bettmoduls für identische Maße der beiden Sitzbänke)

• Maßgeschneiderte, passgenaue, waschbare Bezüge made in Germany (Verwendung hochwertigen Möbelstoffen mit Scheuertouren > 40 Tsd., Auswahl an Texturen und Farben, z.B Cord), kann Spannbetttuch ersetzen

• Basis: 6 Teile zum Sitzen und Querschlafen

• Erweiterung: 3 Teile für Langsschläfer (optional)

• Erhöhter Schlafkomfort für sensible Schläfer kann durch individuell angefertigte Topper ermöglicht werden (zusätzlichen Platzbedarf berücksichtigen,

• Unsere Empfehlung: zunächst ohne Topper schlafen, ggf. im Nachgang bei Bedarf anfertigen lassen)

Polster sind nicht im Lieferumfang des Bettmoduls enthalten, können aber optional über uns beauftragt werden.

Anfrage und Bestellung aktuell per Email an info@campermanufaktur-berlin.de, zukünftig über Shop konfigurierbar, für gesamten Prozess (von Beratung, Selbstaufmaß nach Anleitung über Bestellung bis Auslieferung) je nach Auftragslage mindestens 4 Wochen einplanen

Aufbauanleitung B3-L140

Passende Layouts (Grundrisse für Kastenwagen) für Dein DIY-Projekt
