Schlaf- & Sitzgruppe mit Tisch B3-L140

Überblick & Nutzungskonzept

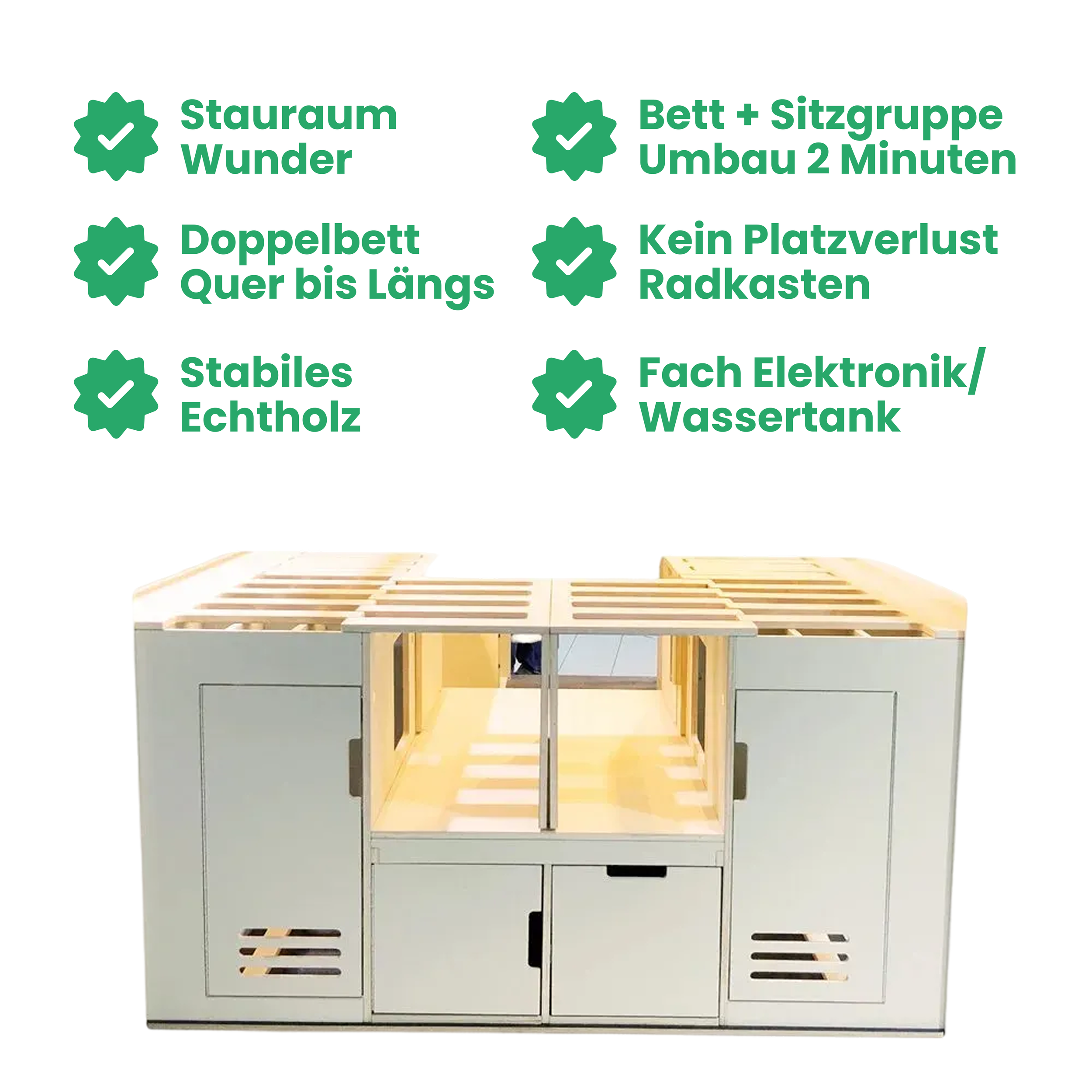

Die Heck-Sitz-Schlafgruppe B3 ist ein multifunktionales Wohnmodul für Selbstausbauer:innen, das Sitzen, Essen, Arbeiten, Schlafen und Stauraum in einem durchdachten System vereint.
Tagsüber nutzt du den begrenzten Platz im Camper als gemütliche Rundsitzgruppe oder Lounge, nachts wird daraus ein vollwertiger Schlafbereich – ohne Raum zu verschenken.

Passend für alle gängigen Kastenwagen (z. B. Ducato, Boxer, Sprinter, Crafter, TGE) mit einer Mindest-Lichte-Breite von 1,70 m.

Die Sitz-Schlafgruppe B3 ist sowohl für Quer- als auch für Längsschlafen ausgelegt und lässt sich flexibel in unterschiedliche Ausbau-Layouts integrieren – vom Teilausbau bis zum ganzheitlichen Camperkonzept.

Die Heck-Sitz-Schlafgruppe B3 ist auch als 125-cm-Variante erhältlich.
Aktuell bitte per E-Mail-Anfrage.

Schlafen – Quer- & Längsschlafen

Querschlafen
Der Umbau von der Sitzgruppe zum Querschläfer erfolgt in ca. 20 Sekunden durch einfaches Ausziehen der vier Lattenrost-Teilelemente der Heck-Sitz-Schlafgruppe B3.
Spezielle Keile sorgen dafür, dass alle Elemente sicher fixiert sind und nicht verrutschen.

Liegeflächen:

• Doppelbett: 140 cm Breite × Fahrzeugbreite
  (mit Flares ca. 196–205 cm Länge)

• Einzelbett: 80 cm Breite × Fahrzeugbreite
  (mit Flares ca. 196–205 cm, ohne Umbau bei Rundsitzgruppe)

Längsschlafen
Für das Längsschlafen wird die Tischplatte im Gangbereich zwischen zwei Modulen eingehängt und erweitert so die Liegefläche der Sitz-Schlafgruppe B3.

Liegefläche:

• Breite: Fahrzeugbreite

• Länge: ca. 190–200 cm

Längen über 200 cm sind – abhängig vom Gesamtlayout – mit Sonderanfertigungen der Polster möglich.
Unter bestimmten Layout-Voraussetzungen sind auch zwei Einzellängsschläfer-Betten realisierbar.

Details bitte anfragen – ein Erweiterungsset zur Modul-Anpassung ist in Planung.

Sitzen, Essen & Arbeiten

Der Tisch der Heck-Sitz-Schlafgruppe B3 lässt sich exzentrisch, 360° drehbar und höhenverstellbar nutzen.
Die Tischplatte aus Esche (50 × 96 cm) sitzt auf einem L-förmigen Tischgestell (silber oder schwarz, Variante oben wählbar).

Das Format der Tischplatte kann von Selbstausbauer:innen bei Bedarf nachträglich angepasst werden.

Mögliche Nutzungsszenarien:

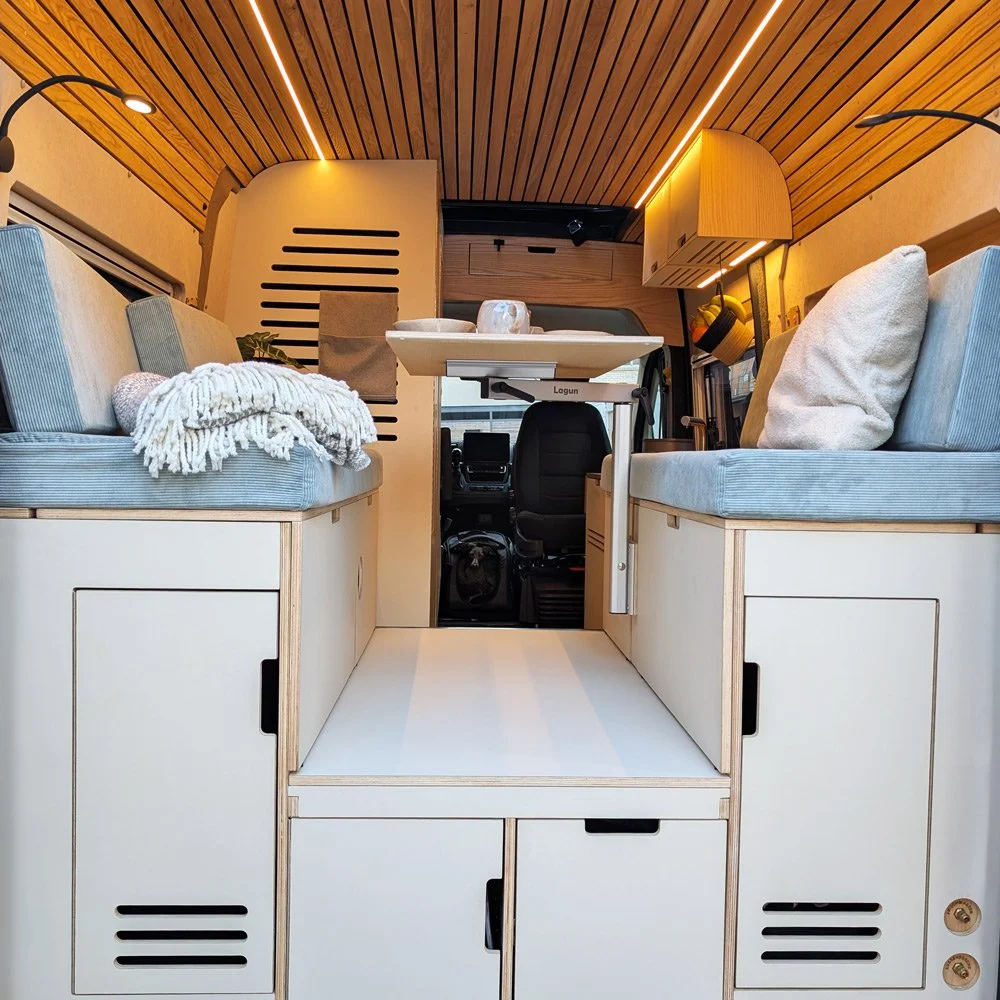

• Rundsitzgruppe mit 80 cm breitem Querelement zum Sitzen, Entspannen und Schlafen

• Gegenüberliegende Sitzbänke

• Ess- oder Arbeitsplatz

Die zusätzlichen Polster für den Querschläfer dienen tagsüber als komfortable Rückenlehnen.

Stauraum, Technik & Ausbauintegration

Die Heck-Sitz-Schlafgruppe B3 ist so konstruiert, dass Camper-Technik und Stauraum von Anfang an gemeinsam gedacht sind – eine der größten Herausforderungen im Selbstausbau.

Stauraum & Durchladebereiche:

• Durchladetiefe bis 140 cm – ideal für Stühle, Tische, SUPs oder längeres Equipment

• Podestbereich der Rundsitzgruppe (ca. 65 × 140 cm) kann temporär während der Fahrt zusätzlich genutzt werden

Von innen zugänglich:

• 2 flache Schubkästen (je 70 cm tief)

Über Heck zugänglich:

• 1 großer Schubkasten (70 cm tief)

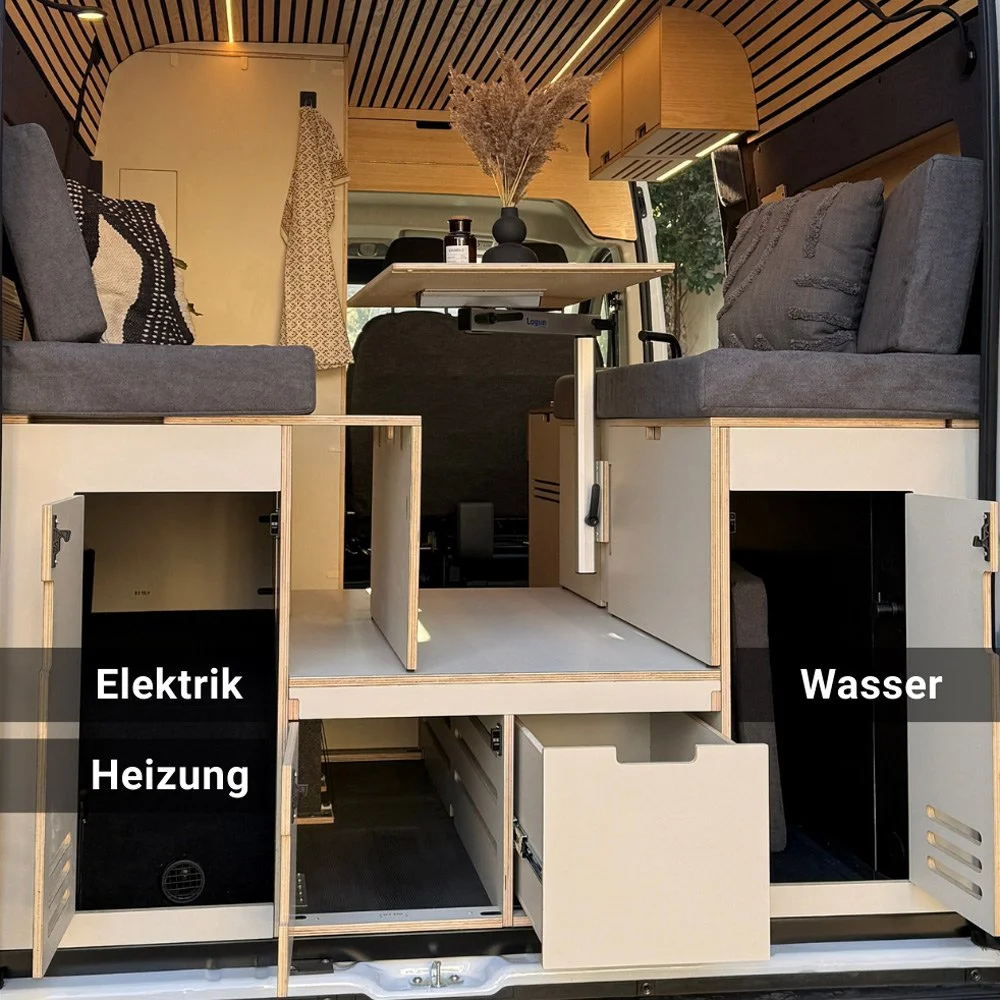

• 1 Staufach mit Tür (bis 140 cm tief, je nach Konzept für Standheizung und/oder Aufbaubatterie)

• 1 Durchladefach links (Primärelektrik, ggf. Standheizung, zusätzlicher Stauraum)

• 1 Durchladefach rechts (vorbereitet für 90-Liter-Frischwassertank über dem Radkasten)

Technik-Integration (praxisbewährt):

• Frischwassertank ca. 90 Liter

• Komplette Primär-Elektrik (Batterie, Ladebooster etc.)

• Integration von Luft-Standheizung, optional Gaskasten

• Weiterhin nutzbarer Stauraum für Gepäck & Equipment

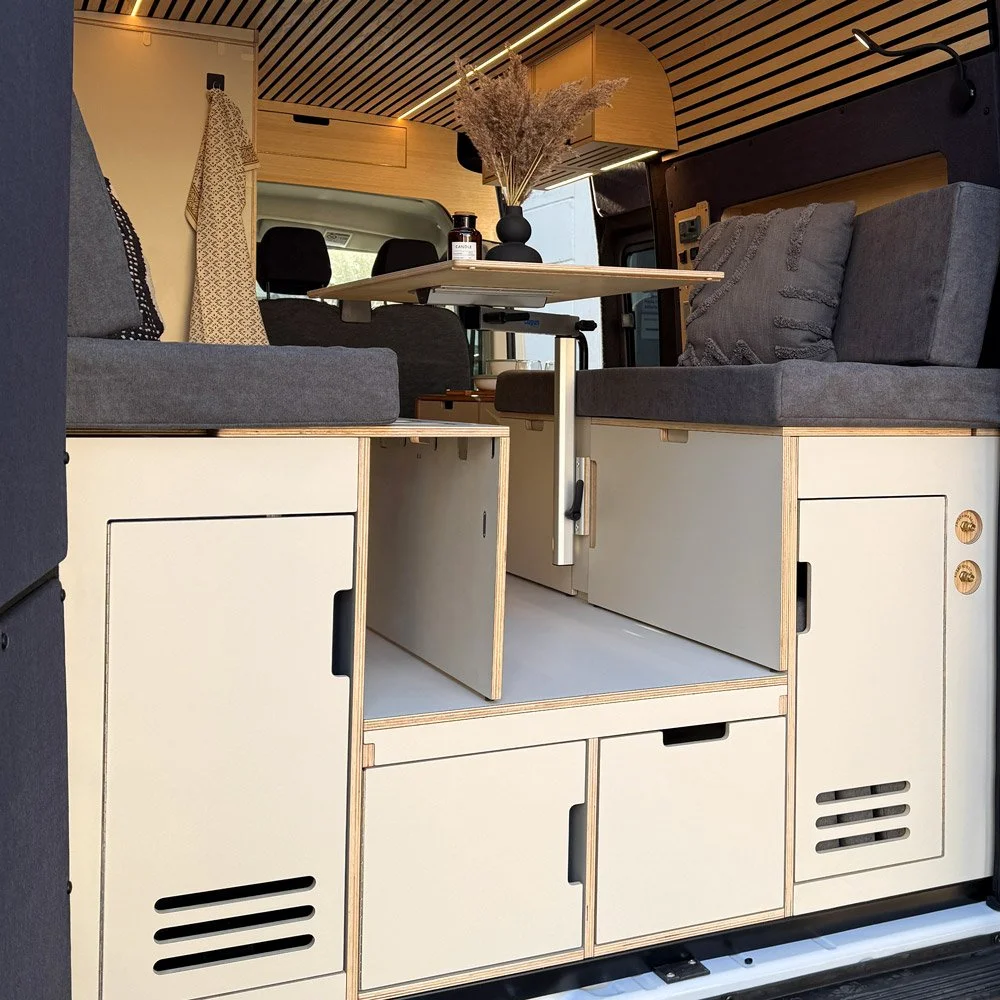

• Nachhaltige, ultraleichte Manufaktur-Bauweise

• Korpus aus Leichtholz-Multiplex (Epicply Premium-Holz)

• Robuste, moderne HPL-Oberflächen in matter Optik

• Gefräste Griffe als funktionales Design-Detail

• Alle Sichtkanten in Multiplex ausgeführt

• Mechanische, nicht sichtbare Verriegelungen

• Vollständige Sicherung aller Auszüge – auch während der Fahrt

Abmessungen der Heck-Sitz-Schlafgruppe B3:

• Breite: 115,3 – 193,3 cm (ausziehbar)

• Tiefe: 140 cm

• Höhe: 81 cm

Modulgewicht:

• ca. 85 kg (ohne Polster)

Dieses Produkt besteht aus mehreren Teilen. Die Details findest du unten.

• Modul in CNC gefrästen Einzelteilen

• 4x Bettauszüge

• 3x Schubkästen

• 4x Türen für Staufächer

• 1x Tischplatte (Esche)

• 1x Tischgestell (oben wählbar in silber oder schwarz)

• Sämtliches Montage Material und Werkzeug

Exklusive, optional bestellbar:

• Polster / Matratze

Passgenaue Design-Polster / Matratzen

• Hochwertiges, 9-teiliges Premiumpolster-Set mit 3-Zonen Polsterkern (PU Schaum: weich, mittel, hart) für hohen Schlafkomfort auf Reisen

• Sitz- und Schlafseite der Polster kann durch Drehen individuell gewählt (Voraussetzung: mittiger Einbau des Bettmoduls für identische Maße der beiden Sitzbänke)

• Maßgeschneiderte, passgenaue, waschbare Bezüge made in Germany (Verwendung hochwertigen Möbelstoffen mit Scheuertouren > 40 Tsd., Auswahl an Texturen und Farben, z.B Cord), kann Spannbetttuch ersetzen

• Basis: 6 Teile zum Sitzen und Querschlafen

• Erweiterung: 3 Teile für Langsschläfer (optional)

• Erhöhter Schlafkomfort für sensible Schläfer kann durch individuell angefertigte Topper ermöglicht werden (zusätzlichen Platzbedarf berücksichtigen,

• Unsere Empfehlung: zunächst ohne Topper schlafen, ggf. im Nachgang bei Bedarf anfertigen lassen)

Polster sind nicht im Lieferumfang des Bettmoduls enthalten, können aber optional über uns beauftragt werden.

Anfrage und Bestellung aktuell per Email an info@campermanufaktur-berlin.de, zukünftig über Shop konfigurierbar, für gesamten Prozess (von Beratung, Selbstaufmaß nach Anleitung über Bestellung bis Auslieferung) je nach Auftragslage mindestens 4 Wochen einplanen

Der Aufbau der Heck-Sitz-Schlafgruppe B3 ist selbstausbauer-freundlich konzipiert und mit wenig Werkzeug möglich. Alle relevanten Schritte, Befestigungspunkte und Hinweise sind in der Aufbauanleitung und den technischen Zeichnungen dokumentiert.

• Aufbauanleitung

• Maße - Zeichnungen

Du bist neu im Thema Modulausbau oder möchtest verstehen, wie sich einzelne Module – wie die Sitz-Schlafgruppe B3 – zu einem stimmigen Gesamtkonzept verbinden?

In den folgenden Videos erklären wir:

• den grundsätzlichen Aufbau unseres Modulsystems

• wie Technik, Stauraum und Wohnfunktionen zusammenspielen

• welche Möglichkeiten es für Teilausbauten, Erweiterungen und spätere Upgrades gibt

Erklärvideos:

• Modulausbau - Intro mit Randy

• Modulausbau von Planung bis Fertigstellung (Erklärvideo)
