Kochmodul K4 mit Fach für Kühlschublade

Überblick & Nutzungskonzept

Das Kochmodul K4 ist ein kompaktes Küchenmodul für den Selbstausbau und Teil unseres modularen Küchensystems.
Es lässt sich mit weiteren Küchenmodulen kombinieren und flexibel zu einer individuellen Camperküche zusammenstellen – abhängig von Grundriss, Platzangebot und persönlichen Anforderungen.

So können ab zwei Modulen unterschiedliche Küchenfunktionen wie Kochen, Kühlen, Spülen oder Stauraum beliebig aneinandergereiht und zu einer vollwertigen Küche ergänzt werden.

Im Modul selbst vereint das K4 Kochstelle, Kühlschrankfach, Arbeitsfläche und optionalen Außen-Klapptisch in einem durchdachten System – ideal für flexible Layouts und effiziente Raumnutzung im Camper.

Das Modul ist sowohl für Induktions- als auch Gasbetrieb erhältlich und verfügt über ein stirnseitiges Fach für Kühlschränke oder Kühlschubladen mit ca. 40–50 l Volumen (modellabhängig).

Passend für alle gängigen Kastenwagen wie:
Ducato, Boxer, Sprinter, Crafter, TGE u. a.

Kochen – Gas oder Induktion, sauber integriert

Das Kochfeld ist in einem nach oben aufklappbaren, geschlossenen Fach integriert.
So bleibt die Arbeitsfläche im Alltag aufgeräumt und geschützt.

Ausführungsvarianten:

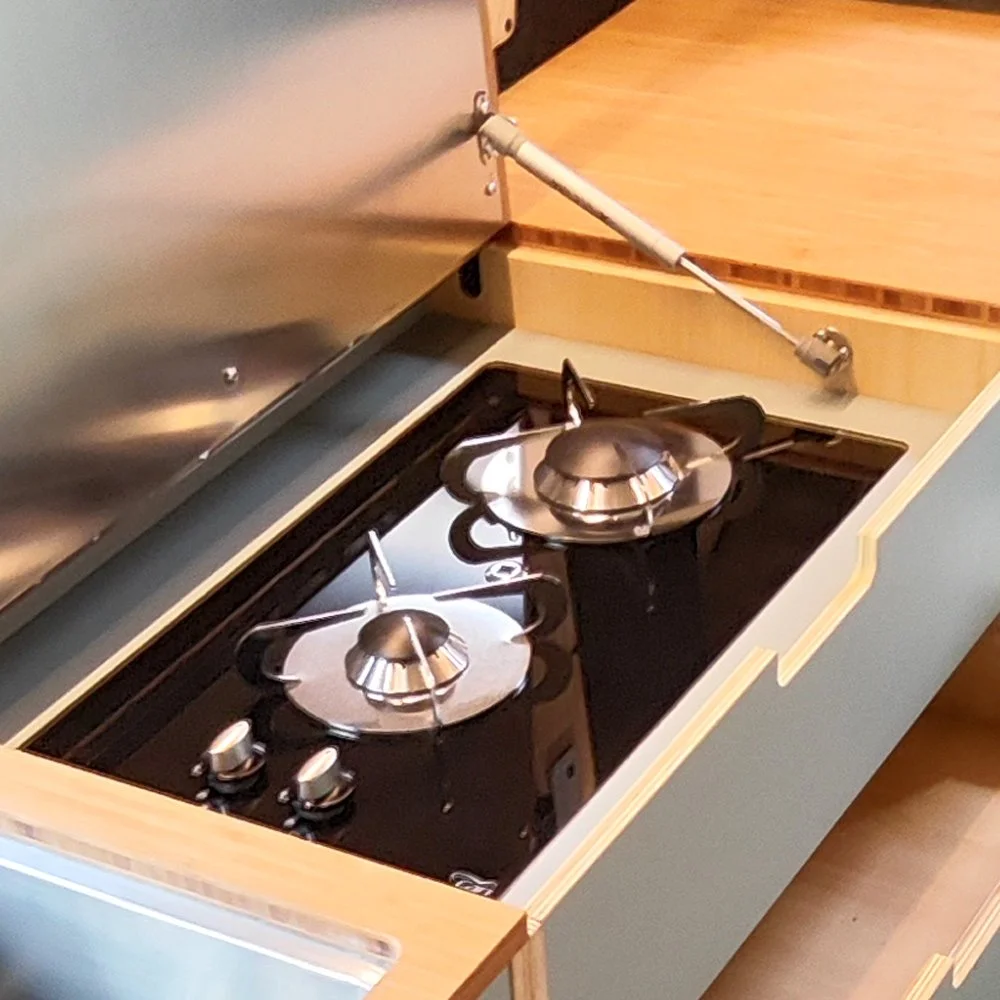

• Gas

  • 2-flammiges Gaskochfeld von CAN

  • Schwarze Glaskeramik-Oberfläche

  • Klassische Lösung für autarkes Kochen

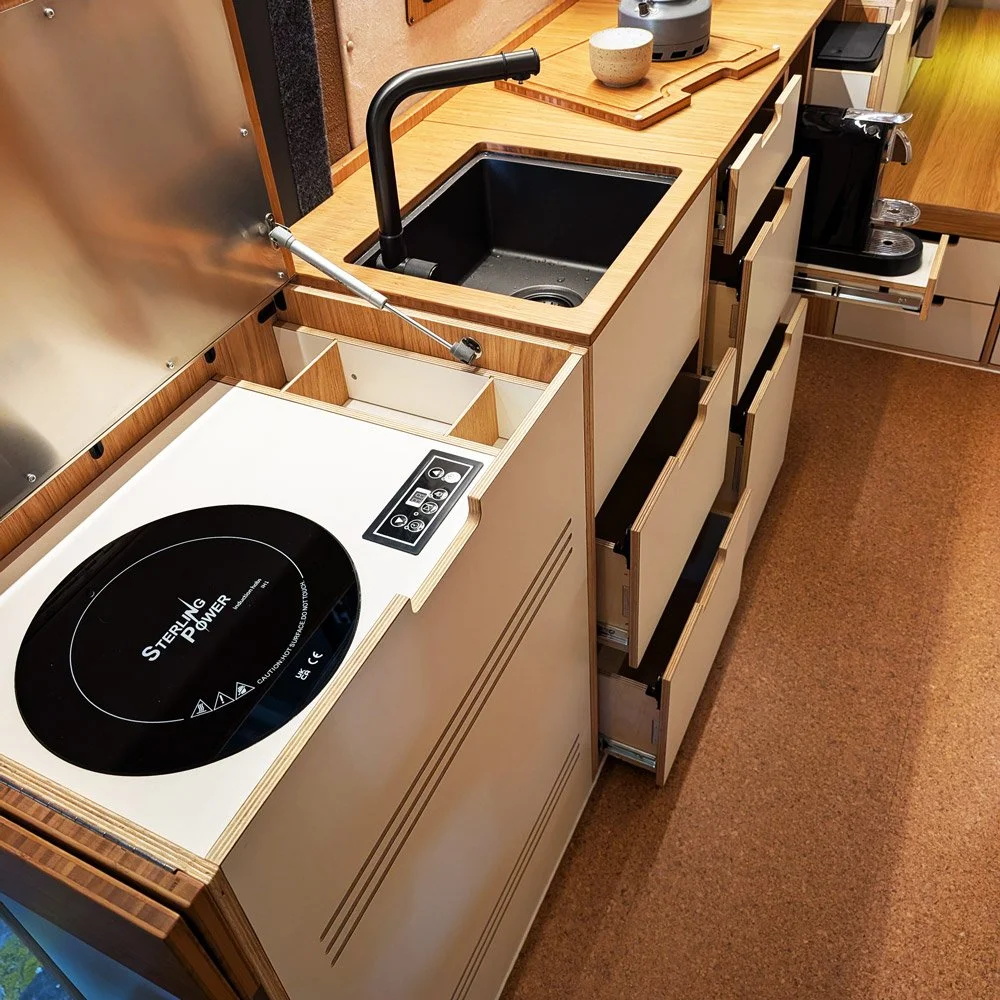

• Induktion

  • Große, runde Induktionsplatte von Sterling Power

  • Leistung: 1800 W, Ø 28,8 cm

  • Separates Bedienfeld in Schwarz

  • Zusätzliches Fach auf der rechten Seite, z. B. für Besteck oder Gewürze

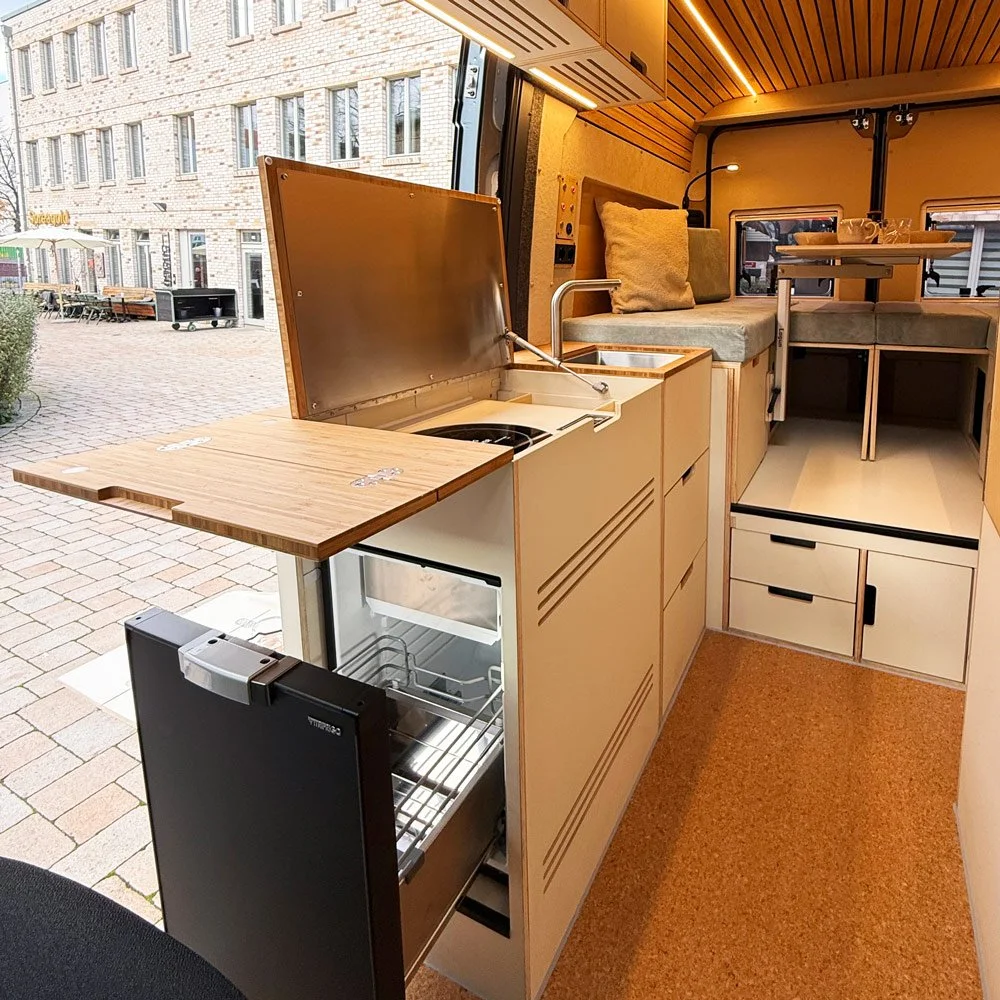

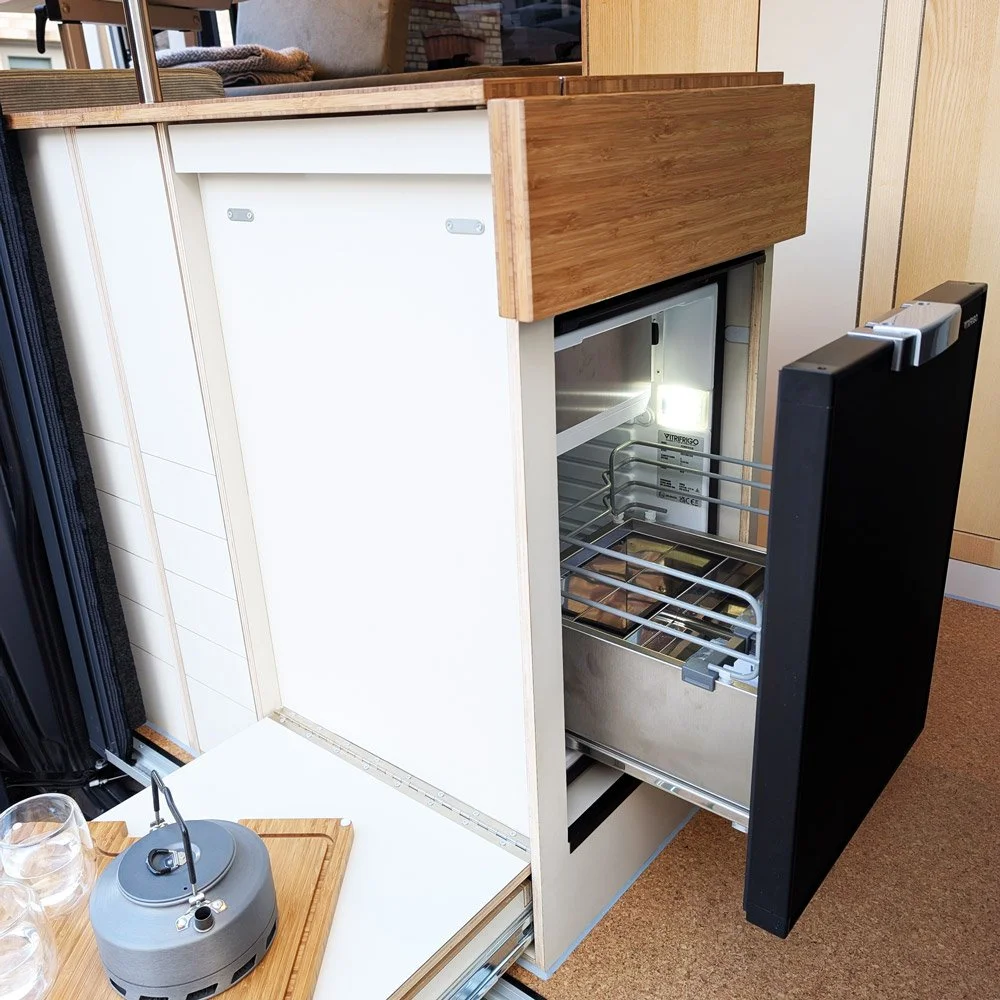

Kühlen – Kühlschrankfach stirnseitig integriert

An der Stirnseite des Moduls befindet sich ein dediziertes Fach für:

• Kühlschränke oder Kühlschubladen

• Fassungsvermögen: ca. 40–50 l (je nach Modell)

Die Position ermöglicht einen ergonomischen Zugriff und eine einfache Integration in unterschiedliche Layouts.

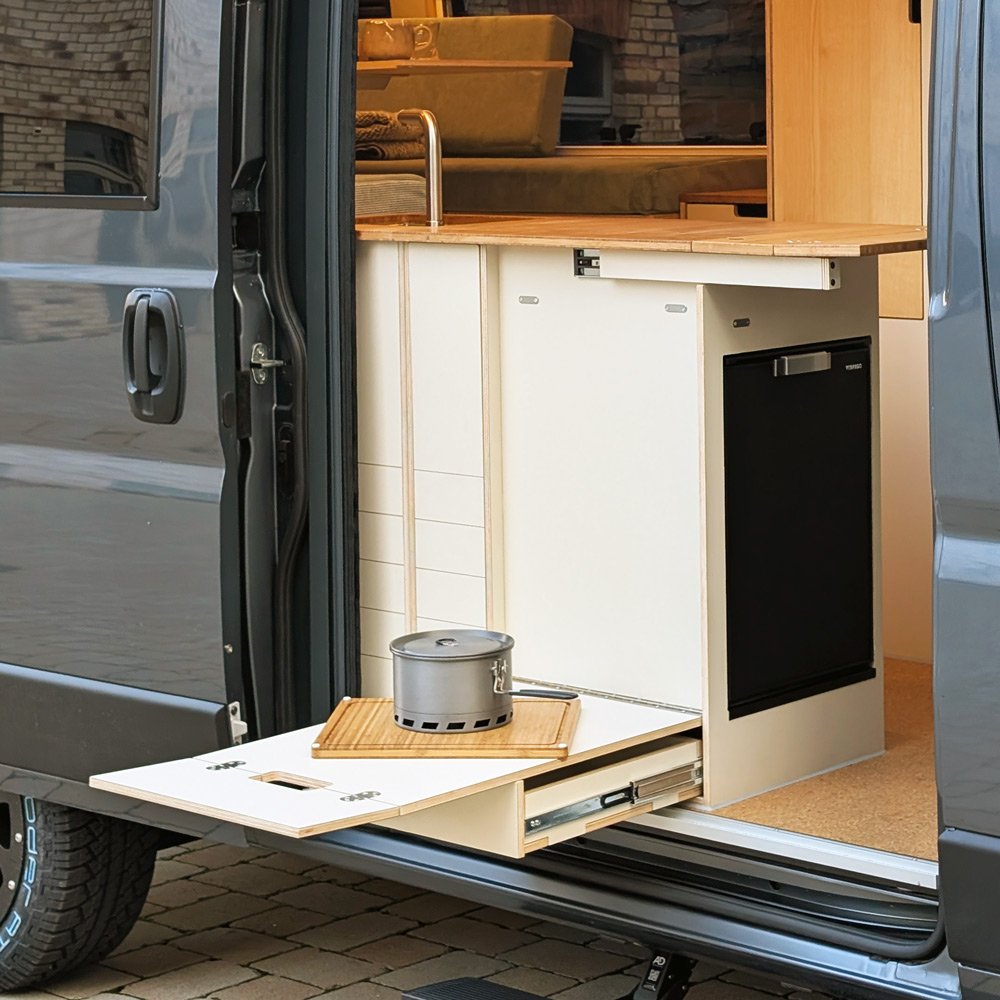

Arbeitsfläche & Außenküche – flexibel erweiterbar

• 2-fach klappbare Arbeitsplatten-Erweiterung für mehr Fläche beim Kochen

• Klapptisch für den Außenbereich, ideal hinter der Schiebetür (siehe Layouts)

• Flacher Auszug unter dem Klapptisch:

  • dient als Stütze für den Klapptisch

  • zusätzlicher Stauraum, z. B. für mobiles Kochmedium

• Nachhaltige, ultraleichte und robuste Manufaktur-Bauweise

• Korpus aus Leichtholz-Multiplex

• Moderne, widerstandsfähige HPL-Oberflächen

• Langlebig und hitzeresistent

  • Hinweis: Dauerhafter Hitzeeintrag über 160 °C sollte vermieden werden

• Gefräste Griffe als optisches Highlight

• Alle Sichtkanten in Multiplex ausgeführt

• Mechanische, nicht sichtbare Verschlüsse an Auszügen

• Vollständige Verriegelung – auch während der Fahrt

Abmessungen:
B 62 × T 45 × H 85 cm

Modul-Gewicht:

• ca. 31 kg (Induktion)

• ca. 35 kg (Gas)
  (jeweils inkl. Einsatz des Kochmediums)

Der Sterling Induktionsherd 1-flammig bietet eine innovative Lösung für alle, die Wert auf effizientes Kochen legen. Mit modernster Technik ausgestattet, ermöglicht dieses Kochfeld ein schnelles Erhitzen von Speisen, Getränken und Wasser und passt ideal den Induktionseinsatz unseres K4-Moduls.

Technische Details

• Spannung: 230VAC | 50Hz

• Variabler Stromverbrauch: 8 Einstellungen für optimale Anpassung

• Gehäusematerial: PP (Polypropylen)

• Platte: Schwarze Kristallplatte der Güteklasse A

• Kochfeld: Induktionskochfeld zur festen Installation

• Fernbedienung: Kabelgebundene Fernbedienung im Lieferumfang enthalten

• AC-Kabel: 1,5 m lang mit BS-Stecker nach britischem Standard

Intelligente Funktionen

• Leistungsanzeige: Klar ersichtlich auf dem Display

• Überhitzungsschutz: Sicherheit durch integrierten Schutzmechanismus

• Spannungs- und Stromschutz: Zuverlässiger Betrieb auch bei variierenden Bedingungen

• Automatische Abschaltung: Nach 1 Minute ohne Induktionspfanne

Betriebsweise

Der Induktionsherd kann sowohl über einen Sinus-Wechselrichter als auch über Batterien betrieben werden, was ihn besonders flexibel und mobil macht.

Für eine weitere Kochplatte empfehlen wir eine mobile Induktionsplatte für die flexible Outdoor und Indoor Nutzung, z.B. von Ikea, ca. 40€. Diese kann in der Außenschublade des K4 Moduls aufbewahrt werden.

2-flammiger Einbaukocher mit kratzfester Glaskeramik in edlem Design. Die Brenner sind jeweils mit einer Zündsicherung ausgestattet. CE-Zulassung. In der Glaskeramik ist eine Buchse eingearbeitet, speziell für die Trägerstange des passenden optionalen Topfhalters.

Details

• Brenner: 1,1 kW / 80 g/h, 2 kW / 146 g/h

• Farbe der Glaskeramik: schwarz

• Glaskeramik: 8 mm stark

• Abmessungen (BxT): 300 x 500 mm

• Einbau-Abmessungen (BxT): 280 x 480 mm

• Gewicht: 7 kg

• Anschlussdruck 30 mbar

Hinweise

• Zur Reinigung des Brennerunterteils und des Flammverteilerringes kann die schwarze Brennerabdeckung durch seitliches Verdrehen gelöst und nach oben abgenommen werden. Die Brennerabdeckung wird mittels Bajonettverschlusstechnik von 2 Stehbolzen des Brennerunterteils gehalten (siehe oben in der Fotogalerie, Bild ganz rechts). An der Unterseite der schwarzen Brennerabdeckung gibt es 2 Aussparungen. Nach der Reinigung wird die Brennerabdeckung mit diesen Aussparungen auf die beiden Stehbolzen des Brennerunterteils gesteckt und dann seitlich verdreht, bis ein fester Halt gegeben ist.

• In sehr seltenen Fällen kann es vorkommen, dass eine schwarze Brennerabdeckung bei der werksseitigen Montage nicht richtig fixiert wurde und nur lose auf dem Brennerunterteil aufliegt oder, falls sich die Brennerabdeckung während des Transports vollständig gelöst haben sollte, nicht mehr korrekt auf dem Brennerunterteil sitzt. Das ist kein Grund zur Beanstandung, denn die Brennerabdeckung kann, wie oben beim Reinigungshinweis beschrieben, mit nur wenigen Handgriffen und ohne jegliches Werkzeug fixiert werden.

Unsere Empfehlung:
Kompressor Kühlschublade in schwarz matt

hier bestellbar

Volumen: 51 l, mit kleinem Eisfach (3,6 l)

Gewicht: 19 kg

passend für K4-Basismodul: stirnseitiges Fach

Alternativ passend: Dometic CoolMatic NRX 50 C (44 l), hier bei unserem Partner Camping Kaufhaus bestelbar

Die Kühl- und Gefrierschrankserie von Vitrifrigo bietet ein komplettes Sortiment, das allen Raum- und Kapazitätsanforderungen gerecht wird: Ergonomisch, leise, intuitiv und sicher. Dieses Modell eignet sich für Wohnwagen und Wohnmobile. Schnelle Reversibilität der Tür: dank einer sorgfältigen Gestaltung aller Elemente des Systems, wird sie in sehr schneller Zeit ausgeführt. Das neue Schließsystem Airlock ist derart konzipiert, verschiedene Funktionen zu vereinfachen und zu integrieren, um ein innovatives, immer funktionelleres und leichter zu bedienendes Produkt zu bieten. Integriertes System „vent Position“, um die Kühlschranktür angelehnt zu halten, wodurch die Bildung von unangenehmen Schimmelgerüchen in Zeiten der Nichtanwendung vermieden wird.

• Mit Airlock-Magnetverschluss

• Vent Position Funktion belüftet und verhindert Schimmelbildung bei Nichtgebrauch des Kühlschranks

• Night Mode Funktion – geringer Geräuschpegel und reduzierter Stromverbrauch während der Nacht

• Versetzbare Kompressoreinheit mit 150 cm langer Zuleitung

• einfach Anzupassen - Mit den neuen Profilen ist die Anpassung der Tafel einfacher

• LED-Leuchte - Neues LED-Beleuchtungssystem mit hohen Intensität

• Integriertes Eisfach ist fest installiert (nicht herausnehmbar)

• Modell C51DW

• Maße (BxHxT) 380 x 532 x 482 mm

• Spannung 12/24 Volt

• Inhalt 51 L

• Gefrierfrach-Inhalt 3,6 L

• Gewicht 19 kg

• Kompressoreinheit Intern

Leistungsaufnahme 40 Watt

B 38 x T 48,2 x H 53,2

Volumen: 51 l mit Gefrierfach

Bauart: Einbaugerät

Türanschlag: Schublade

Dieses Produkt besteht aus mehreren Teilen. Die Details findest du unten.

• 1x Modul in CNC gefrästen Einzelteilen

• 1x Arbeitsplattenerweiterung

• 1x Einsatz Induktion oder Gas inkl. Kochmedium (Variante oben wählbar)

• Sämtliches Montage Material, inkl. Werkzeug für Möbelverbinder

Exklusive:

• Vitrifrigo Kühlschublade mit kl. Eisfach (51 l)

  bestellbar z.B hier bei unserem Partner Reimo

• Gaskocher mit Kartusche / mobile Induktionsplatte (Ikea)

Das Kochmodul K4 ist selbstausbauer-freundlich konzipiert und lässt sich mit wenig Werkzeug montieren.
Alle relevanten Einbaupunkte, Befestigungen und Hinweise zur Integration von Kochfeld und Kühlschrank findest du in der Aufbauanleitung sowie den technischen Zeichnungen.

• Aufbauanleitung K4

• Maße - Zeichnungen

• Passende Layouts (Grundrisse für Kastenwagen)

Du bist neu im Thema Modulausbau oder möchtest verstehen, wie sich einzelne Module – wie die Sitz-Schlafgruppe B3 – zu einem stimmigen Gesamtkonzept verbinden?

In den folgenden Videos erklären wir:

• den grundsätzlichen Aufbau unseres Modulsystems

• wie Technik, Stauraum und Wohnfunktionen zusammenspielen

• welche Möglichkeiten es für Teilausbauten, Erweiterungen und spätere Upgrades gibt

Erklärvideos:

• Modulausbau - Intro mit Randy

• Modulausbau von Planung bis Fertigstellung (Erklärvideo)
