Oberschrank O1 - schmal

Überblick & Nutzungskonzept:

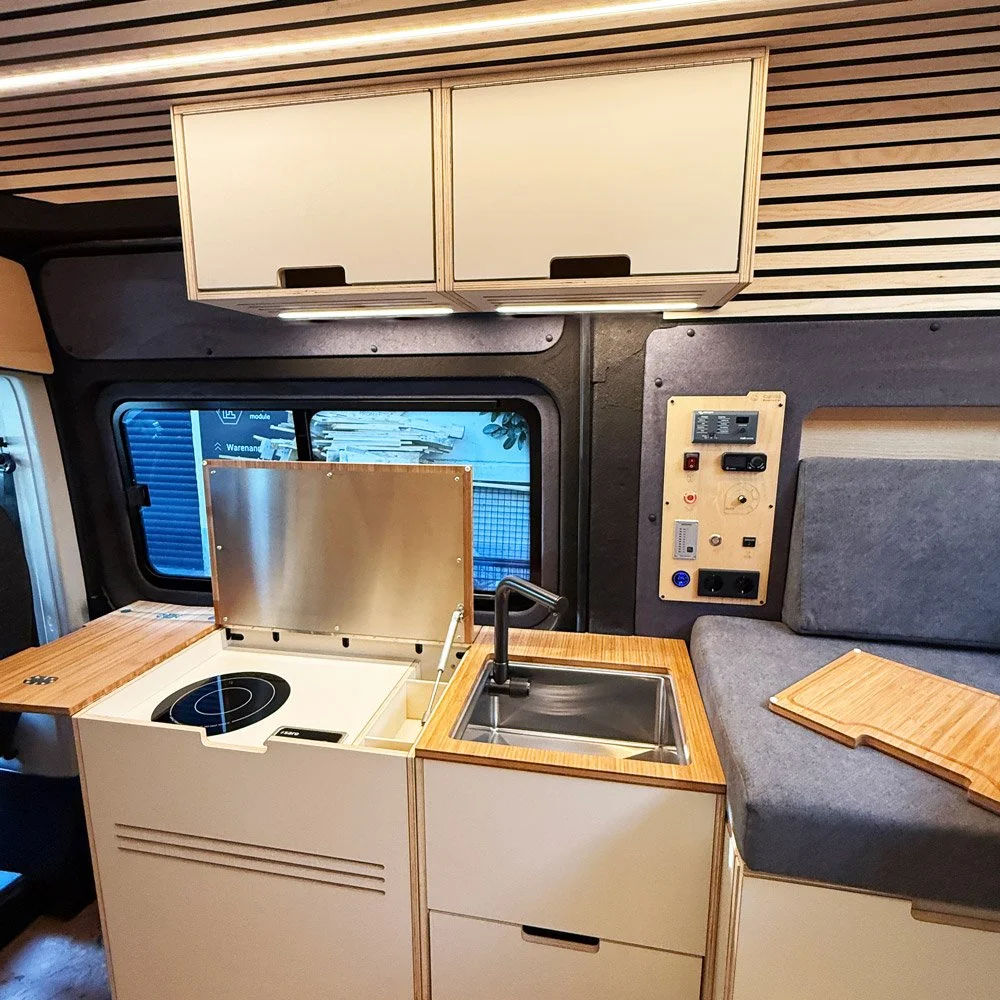

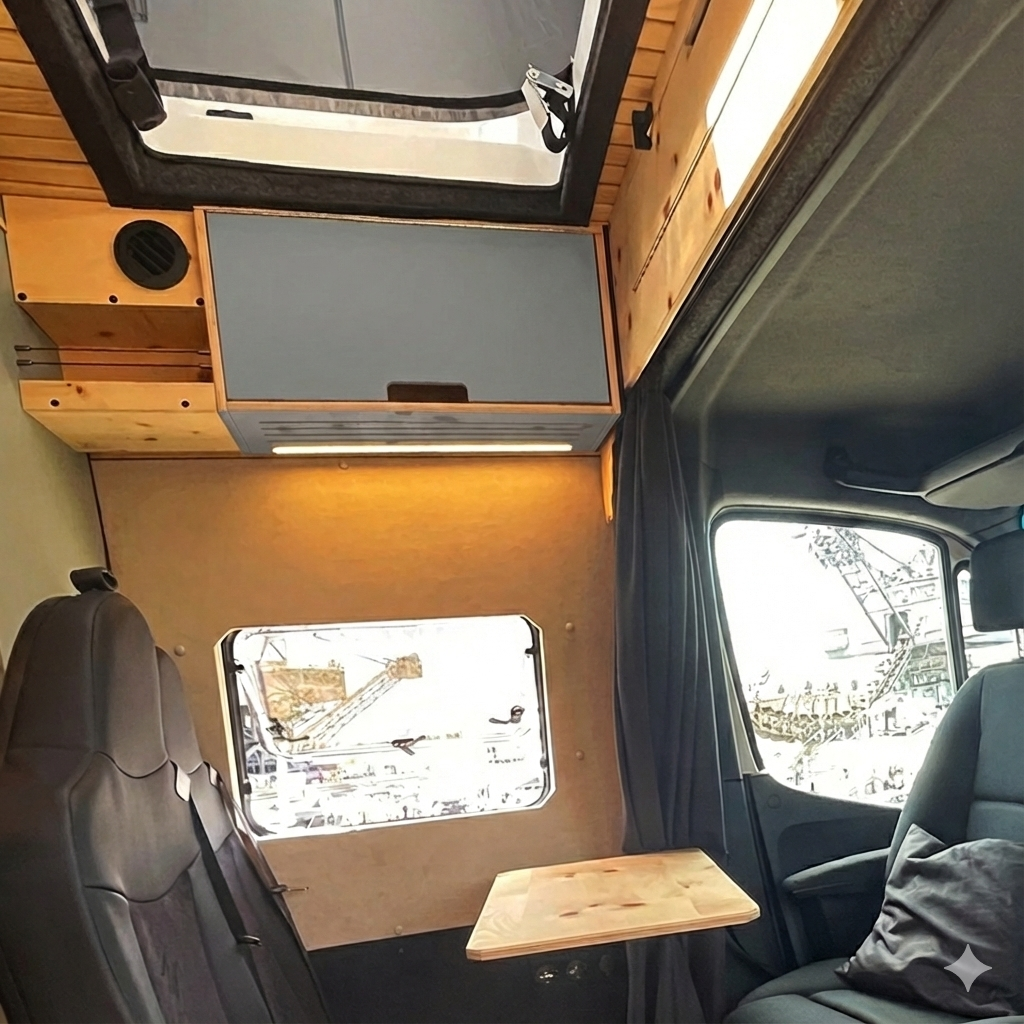

Der Oberschrank (O1) ist ein schmaler Oberhängeschrank für zusätzlichen Stauraum über Küchen-, Verstau- oder Bettmodulen. Er lässt sich modular im Ausbau platzieren und mit weiteren Oberschränken kombinieren – z. B. mit dem breiten Oberschrank (O2) für eine durchgängige, aufgeräumte Oberzeile.

Stauraum & Innenaufteilung

• Zwischenboden für zusätzlichen Stauraum

• Klappe nach oben öffnend für komfortablen Zugriff

Aufhängungen & Belüftung

• Aussparungen an der Unterseite zum Aufhängen von Utensilien

• Belüftung durch offene Bereiche (gleichzeitig Gewichtsersparnis)

Beleuchtung

• Integrierte, dimmbare COB LED-Leiste (3000 K)

• Indirektes Innenraumlicht + „Arbeitslicht“ (vorkonfektioniert, auf Länge zugeschnitten)

Montagehinweis Rückwand
Die Rückwand/Verkleidung wird individuell an die Position im Fahrzeug angepasst und gefertigt (z. B. Biegesperrholz + darüberliegende Blende in Wunschmaterial).

• Nachhaltige, ultraleichte und robuste Manufaktur-Bauweise

• Korpus aus Leichtholz-Multiplex

• Moderne, widerstandsfähige HPL-Oberflächen

• Langlebig und hitzeresistent

  • Hinweis: Dauerhafter Hitzeeintrag über 160 °C sollte vermieden werden

• Gefräste Griffe als optisches Highlight

• Alle Sichtkanten in Multiplex ausgeführt

• Mechanische, nicht sichtbare Verschlüsse an Auszügen

• Vollständige Verriegelung – auch während der Fahrt

Abmessungen:
Breite: 40 cm
Tiefe: 45 cm
Höhe: 25 cm

Modul-Gewicht:
ca. 3,5 kg

Dieses Produkt besteht aus mehreren Teilen. Die Details findest du unten.

• 1x Modul in CNC gefrästen Einzelteilen

• 1x LED COB Streifen 3000K mit passendem Aluprofil (vorkonfektioniert)

• Sämtliches Montage Material, inkl. Werkzeug für Möbelverbinder

• Hinweis: Befestigung an Fahrzeugkontur (Wand/Decke) ist kundenspezifisch

Der Aufbau des Oberschranks O2 ist selbstausbauer-freundlich konzipiert und mit wenig Werkzeug möglich.
Alle relevanten Einbaupunkte, Befestigungen und Hinweise findest du in der Aufbauanleitung sowie den technischen Zeichnungen.

• Aufbauanleitung O1 / O2

• Maße - Zeichnungen

• Passende Layouts (Grundrisse für Kastenwagen) für Dein DIY-Projekt

Du bist neu im Thema Modulausbau oder möchtest verstehen, wie sich einzelne Module – wie die Oberschränke O1 / O2 – zu einem stimmigen Gesamtkonzept verbinden?

In den folgenden Videos erklären wir:

• den grundsätzlichen Aufbau unseres Modulsystems

• wie Technik, Stauraum und Wohnfunktionen zusammenspielen

• welche Möglichkeiten es für Teilausbauten, Erweiterungen und spätere Upgrades gibt

Erklärvideos:

• Modulausbau - Intro mit Randy

• Modulausbau von Planung bis Fertigstellung (Erklärvideo)
