Wassermodul K5

Überblick & Nutzungskonzept

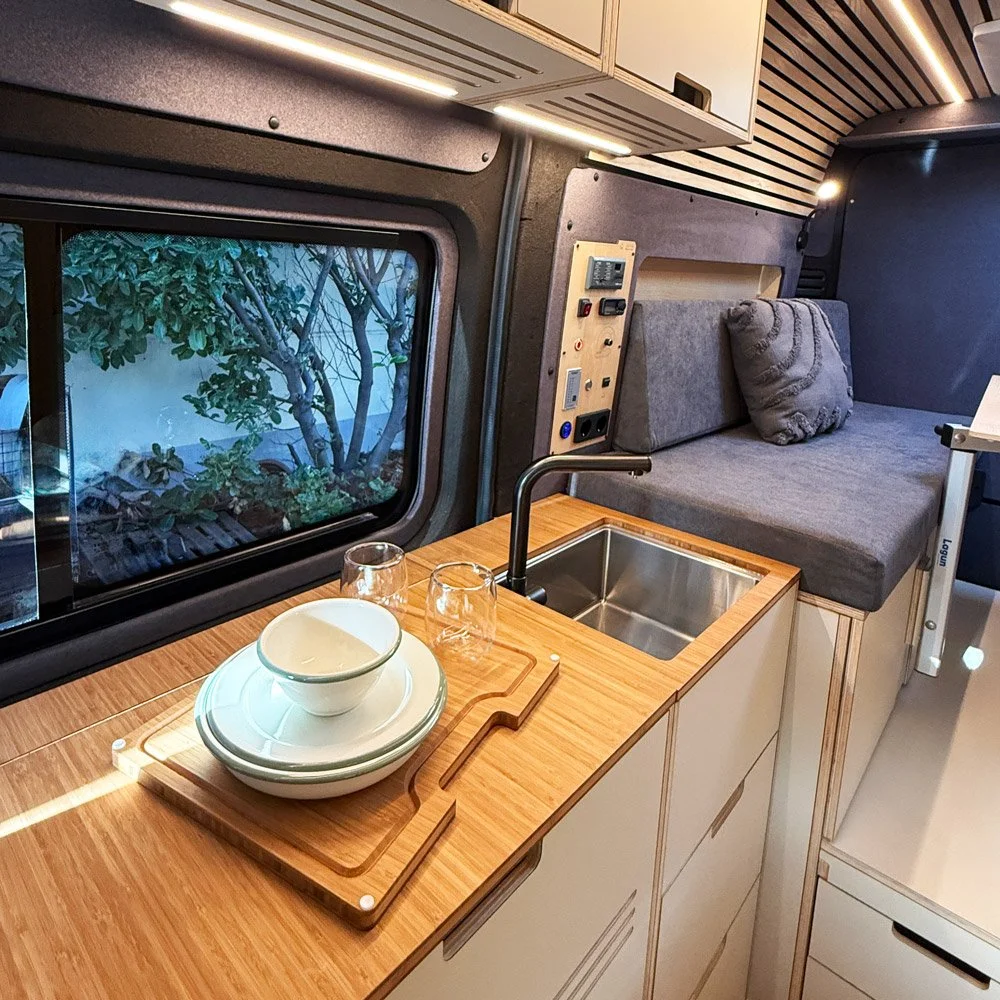

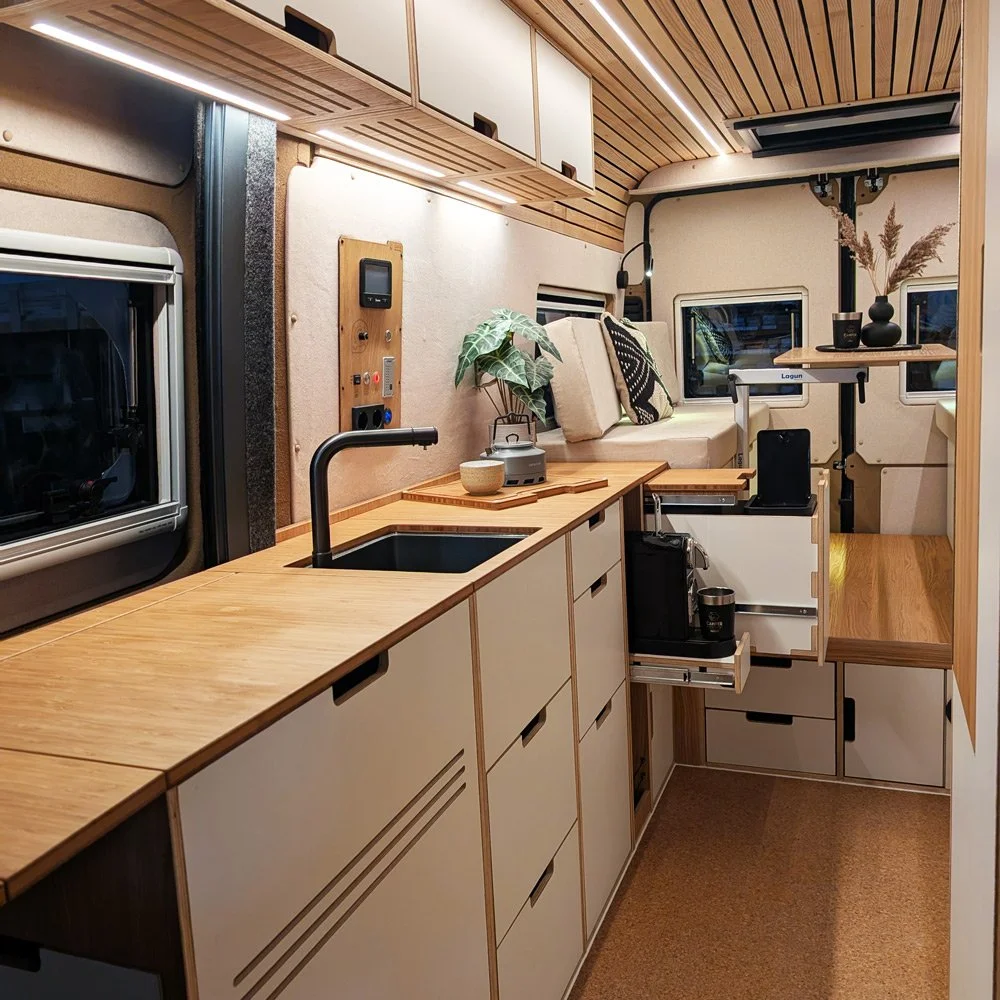

Das Küchenmodul K5 ist ein Spülmodul für den Selbstausbau und Teil unseres modularen Küchensystems. Es lässt sich mit weiteren Küchenmodulen flexibel kombinieren – je nach Fahrzeuglänge, Grundriss und gewünschter Küchenfunktion. So entsteht ab zwei Modulen eine vollwertige Camperküche, die sich jederzeit erweitern kann.

Passend für alle gängigen Kastenwagen (z. B. Boxer, Ducato, Sprinter, Crafter, TGE …)

Funktionen & Ausstattung

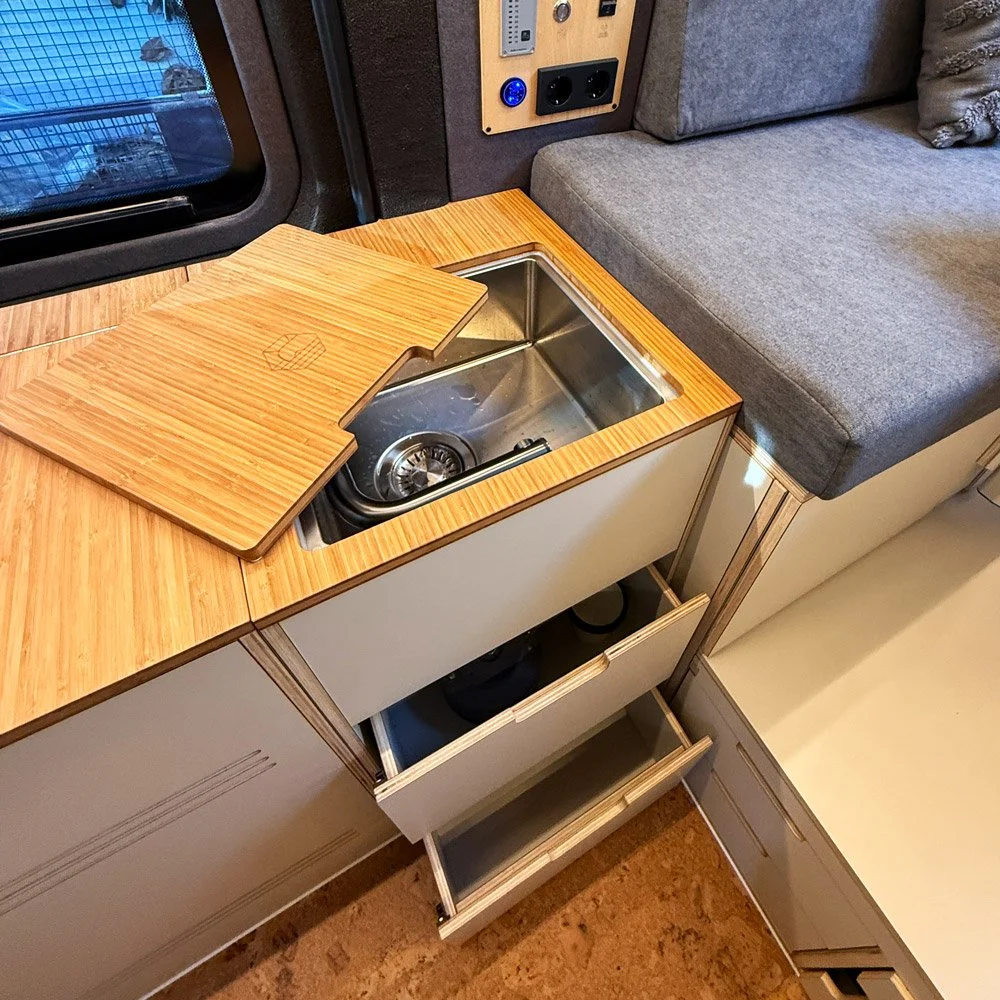

• Großes, tiefes Haushaltsspülbecken

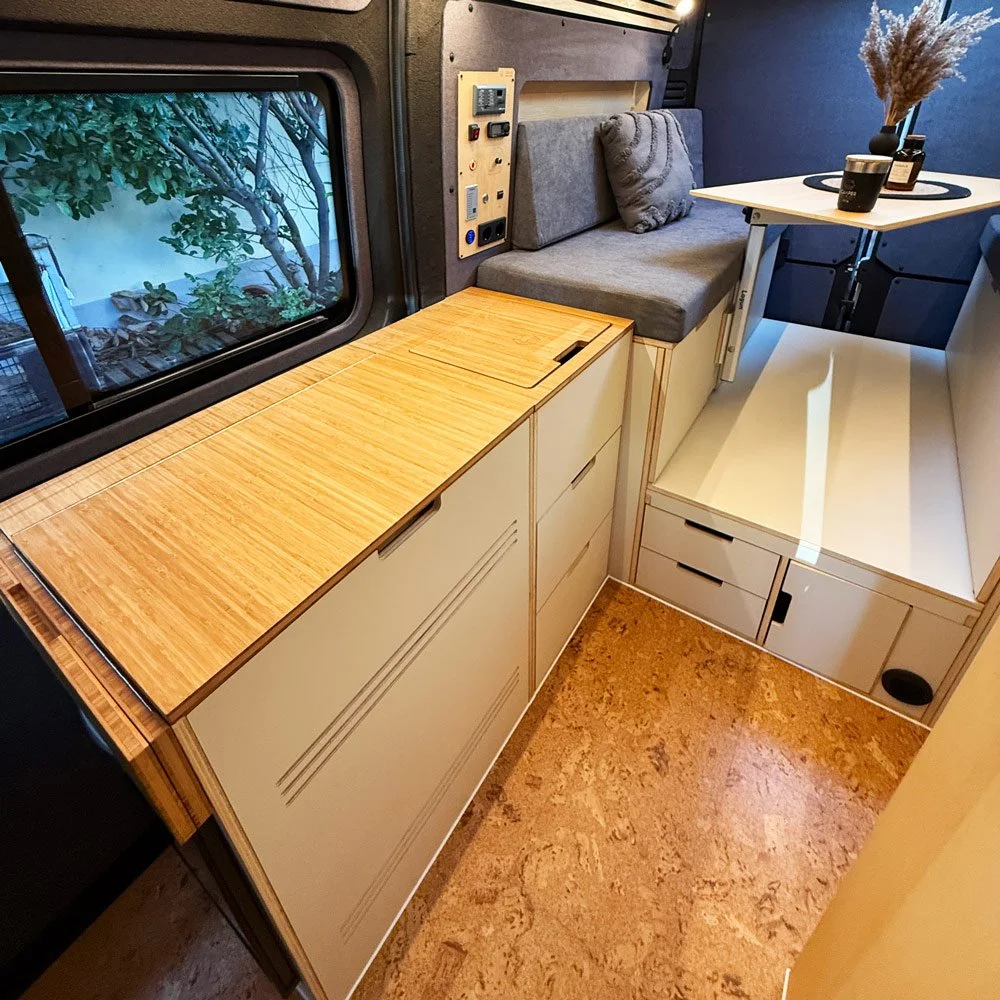

• Abdeckung/Deckel (auch als Schneidebrett nutzbar)

  • Voraussetzung: vollständig versenkbare Faltarmatur oder passende Aufsitzarmatur

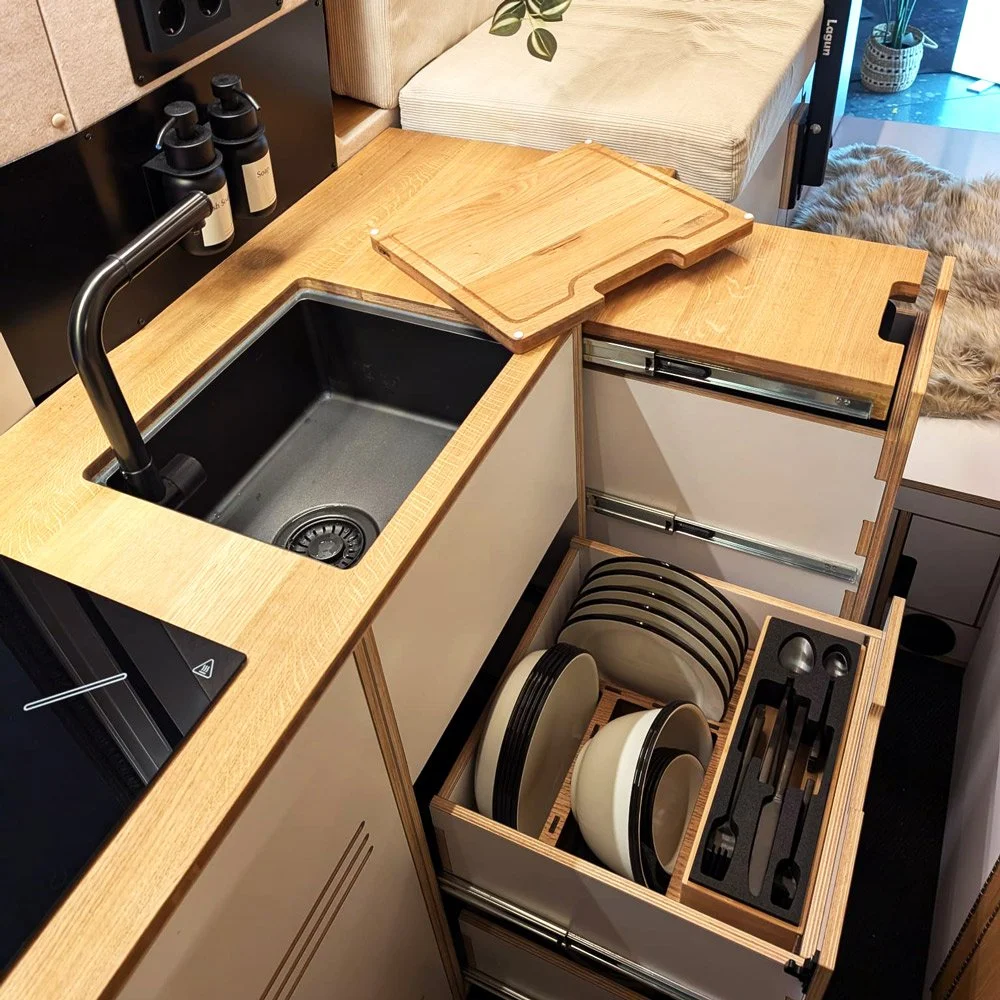

• 2 große Schubkästen unter der Spüle – für Küchenequipment, Vorräte oder Lebensmittel

• Nachhaltige, ultraleichte Manufaktur-Bauweise

• Korpus aus Leichtholz-Multiplex (Epicply Premium-Holz)

• Robuste, moderne HPL-Oberflächen in matter Optik

• Gefräste Griffe als funktionales Design-Detail

• Alle Sichtkanten in Multiplex ausgeführt

• Mechanische, nicht sichtbare Verriegelungen

• Vollständige Sicherung aller Auszüge – auch während der Fahrt

Abmessungen: B 62 × T 45 × H 85 cm

Modul-Gewicht: 19,5 kg (ohne Spülbecken und Armatur)

Dieses Produkt besteht aus mehreren Teilen. Die Details findest du unten.

• 1x Modul in CNC gefrästen Einzelteilen

• 1x Abdeckung (Schneidebrett)

• 2x Schubkästen

• 1x Queensize Spülbecken Gr. M (Farbe wählbar)

Exklusive, optional wählbar:

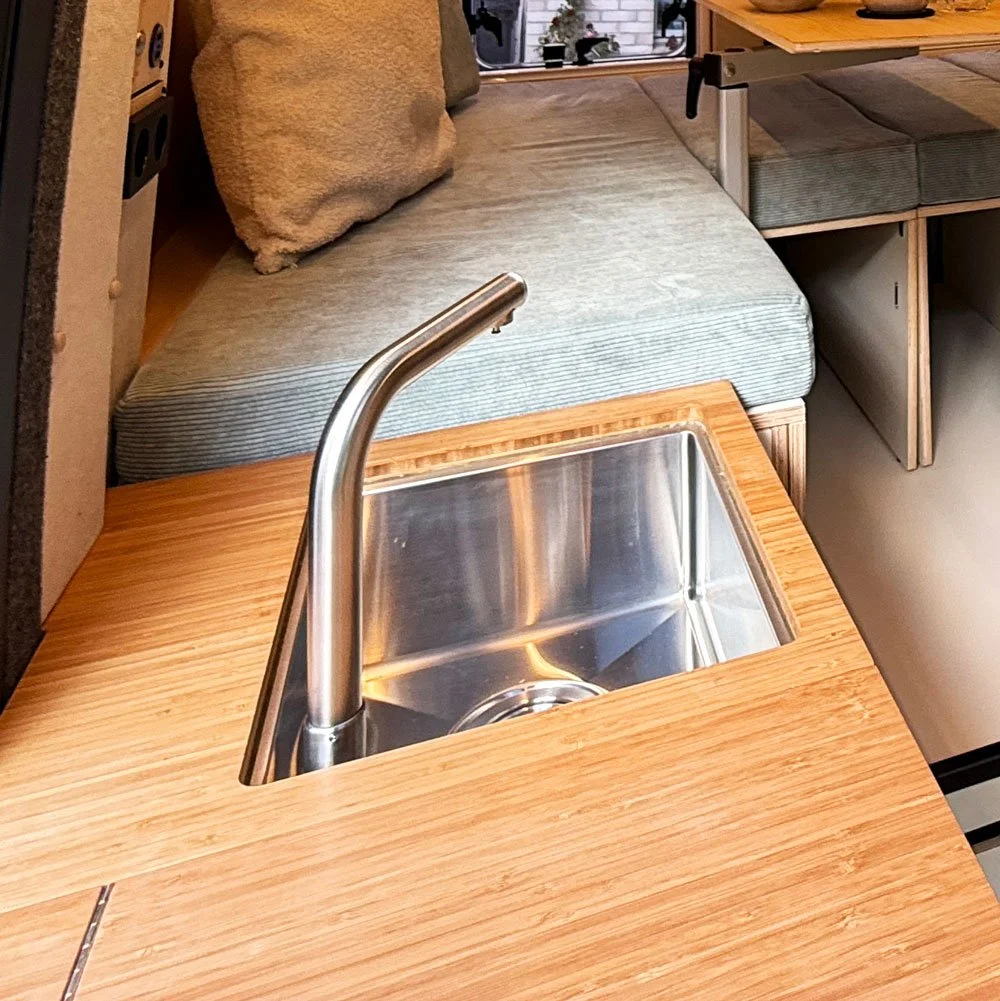

• Premium Edelstahl Mischarmatur Queensize, vollständig versenkbar

• Premium Mischarmatur Queensize, vollständig versenkbar. Camper Faltarmatur als Warmwasser Armatur, in der dark oder light edition, passend zu den Queensize Spülen im Wassermodul K5.

• Klappfunktion (Faltbar, vollständig versenkbar) ermöglicht eine druchgehende Arbeitsfläche in deiner Camper-Küche.

  Die Armatur hat alle 45° einen Rastpunkt und der Auslauf ist frei um 360° drehbar.

  Enthaltene Teile

  • Armatur mit Start/Stop Perlator

  • 2 x Flexschlauch (M10x1 auf 10mm Schlauchtülle und Rückschlagventil)

  • 32mm Lochkreisbohrer

  • Montageanleitung

  Wasserregelung

  Die Armatur ist mit einer Push-Button Mischkartusche ausgestattet die das Wasser in der Temperatur mischt (einstellbar über den Drehgriff) und mit einem Druck auf die Stirnseite den Durchlass öffnet/bzw. schließt.

  Zusätzlich ist ein Start/Stop Perlator am Auslauf montiert, der mit einem leichten Druck auf den kleinen „Pin“ (z.B. mit dem Handrücken) das Wasser stoppt bzw. wieder startet. Dadurch lässt sich clever Wasser sparen.

  Möchtest du den Volumenstrom auch reduzieren können, bieten wir optional den Volumen-Perlator an, welcher neben der Steuerung der Wasserstrahlmenge zwischen 20 und 100 Prozent mit einem Kugelgelenk ausgestattet ist und sogar eine 2-Strahl Düse hat! Diesen tauscht du dann einfach mit dem Start/Stop Perlator aus.

  Anschluss

  Mit dem mitgelieferten Flexschläuchen bindest du die Armatur in dein Druckwassersystem ein (empfohlener Mindestdruck 1bar, max. 4bar). Der Schlauch hat armaturenseitig den handelsüblichen M10x1 Gewindeanschluss und auf der anderen Seite eine 10mm Schlauchtülle. Unter dieser sitz direkt ein Rückschlagventil (welches du aber auch ausbauen kannst).

  Wichtiger Hinweis bzgl. Frost: Um Frostschäden zu vermeiden ist in der kalten Jahreszeit der Auslauf vollständig zu entleeren, das geht am besten indem man den Perlator am Auslauf rausschraubt und die Kartusche öffnet und in Mittelstellung bringt. Durch die Rückschlagventile muss das Wasser in Pumprichtung ausgeblasen werden, rückwärts wird es nicht laufen.

  Farbton (dark edition)

  Die Variante « Dark Edition » hat eine matte Oberfläche welche dem Farbton RAL 7020 „Umbra Grau“ sehr nahe kommt. Es ist ganz klar kein Tiefschwarz.

  Wichtiger Hinweis zur Beschichtung: Es handelt sich um ein Edelstahl-Produkt welches mit einer hochwertigen PVD Beschichtung behandelt wurde und so die dunkle, matte Farbe erhält. Wir sind davon überzeugt hier ein sehr gutes Produkt anbieten zu können.

  ABER: Eine Beschichtung auf Edelstahl hält nicht jeder mechanischen Belastung stand. Wir haben deswegen einen zweiten O-Ring am Auslauf montiert, der den Auslauf schützt, sollte er einmal auf dem Spülenboden aufliegen. Im Gegensatz zur Spüle ist die Oberfläche der Armatur glatt, und nicht so kratzresistent wie bei der strukturierten Spüle. Das sollte dir beim Kauf dieses beschichteten Edelstahlproduktes klar sein.

  Deswegen unser Tipp: Reinige die Armatur mit einem weichen Lappen oder Schwamm, nicht mit der harten Seite eines Haushaltsschwammes oder sogar mit Stahlwolle. Material: AISI 304 Edelstahl

  Technische Skizze siehe Bildgallerie oben

Der Aufbau des Küchenmoduls K5 ist selbstausbauer-freundlich konzipiert und mit wenig Werkzeug möglich. Alle relevanten Schritte, Befestigungspunkte und Hinweise sind in der Aufbauanleitung und den technischen Zeichnungen dokumentiert.

Aufbauanleitung K5

Maße - Zeichnungen

Passende Layouts (Grundrisse für Kastenwagen)

Datenblatt Mischarmatur Queensize
Anleitung dazu im Paket

Du bist neu im Thema Modulausbau oder möchtest verstehen, wie sich einzelne Module – wie das Küchenmodul K5 – zu einem stimmigen Gesamtkonzept verbinden?

In den folgenden Videos erklären wir:

• den grundsätzlichen Aufbau unseres Modulsystems

• wie Technik, Stauraum und Wohnfunktionen zusammenspielen

• welche Möglichkeiten es für Teilausbauten, Erweiterungen und spätere Upgrades gibt

Erklärvideos:

• Modulausbau - Intro mit Randy

• Modulausbau von Planung bis Fertigstellung (Erklärvideo)
